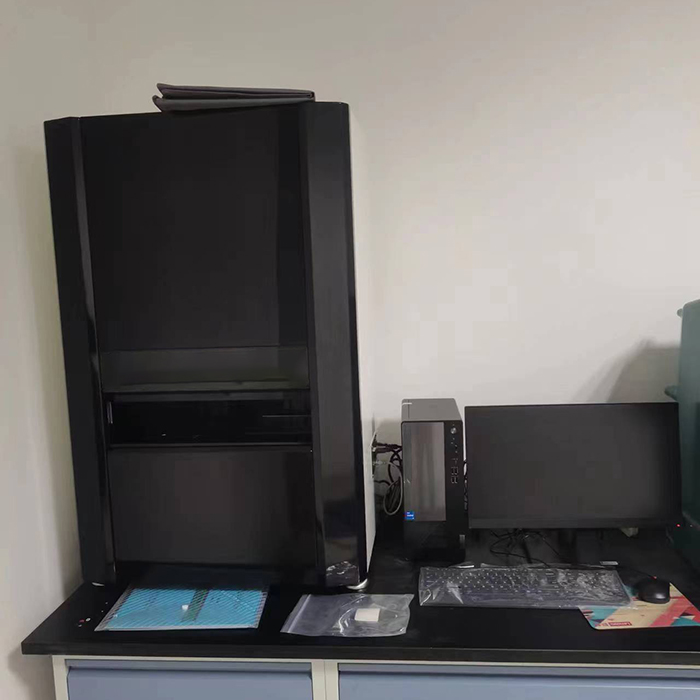

Kabel und Kabel vollständig intelligente Projektor -Isolationsscheidedicke Tester

Kabel und Kabel vollständig intelligente Projektor -Isolationsscheidedicke Tester

      Der vollständig intelligente Projektor wird auf der Grundlage der Messanforderungen der Kabelquerschnittsabmessungen verschiedener Strukturen in den Standards GB/T2951.11-2008 und IEC60811-1-1-2001 entwickelt. Das Produkt stützt sich auf die Bildakquisitions- und Bildverarbeitungstechnologie und erreicht eine schnelle und genaue Messung. Das Instrument integriert 5-20 Millionen Pixel-Industriekameras, telektrische Linsen, unterstützende Algorithmus-Software und flache rot Lichtquellen und kann den Innendurchmesser, den Außendurchmesser, die minimale/maximale/durchschnittliche Dicke, die Exzentrizität und andere Daten der verschiedenen Arten von Kabelisolierungen und Abschnitten von Kabel und Schrägquerschnitt messen.

     Um die Genauigkeit der Bilderfassung und die Wiederholbarkeit der Messung zu gewährleisten, verwendet dieses Instrument 3 Sätze von Industrielinsen, um dieses Produkt zu helfen, eine Genauigkeit von Messanträgen von 0,01 mm zu erreichen.

Technische Parameter:

• Auflösung: 1 µm;

• Messbereich: Kamera 1 1 ~ 12 mm, Kamera 2 12 ~ 60 mm, Kamera 3 60 ~ 140 mm;

• Messungspunkte: 1 ~ 12 kann eingestellt werden;

• Messungspunktabdeckungswinkel: Kann eingestellt werden;

Konfiguration und Struktur:

• Messlinse: 5 ~ 20 Millionen Pixel, drei;

• Die Position der Linsen kann fein abgestimmt werden;

• Datenkalibrierung: Drei Standardkreise + zwei Multi-Kreis-Kalibrierungsplatten entsprechen der Kamera, und die Präzisionskalibrierung der Kamera kann leicht abgeschlossen werden.

• Lichtquelle: SMD-LED-Lichtquelle mit hoher Brightness; Parallel zur vollständigen Abdeckung der Probentabelle kann undurchsichtige Proben messen.

• Optisches Pfadsystem: vertikales staubdichtes optisches Pfadsystem zur Reduzierung der optischen Brechung;

• Probenplattform: Ultra-White Tempered Glass Platform; Gewährleistung der leichten Durchlässigkeit und Probenflatheit;

• Datenverbindungsport: Externer USB -Anschluss;

• Netzwerkschnittstelle: externe Netzwerkschnittstelle;

• Messprogramm: Ausgeben automatisch Testberichte, Berichtsinformationen können festgelegt werden, und es können Berichte zur Speicherung und Drucken verwendet werden.

• Datenbankprogramm: Kann Messdaten verwalten und in Excel -Dokumente umwandeln.

• Es stehen eine Vielzahl von Standardkabelquerschnittsstilen zur Auswahl.

• Der Hauptkörper ist eine Boxstruktur, um die Interferenz für externe Lichtquellen zu verringern.

Spezifikationen:

• Abmessungen: 650 mm × 480 mm × 1035 mm;

• Stromversorgung: AC220V, 50 Hz.
