| Menge: | |
|---|---|
GD-IEC60331-2.
GOLD
9031809090
Einführung:

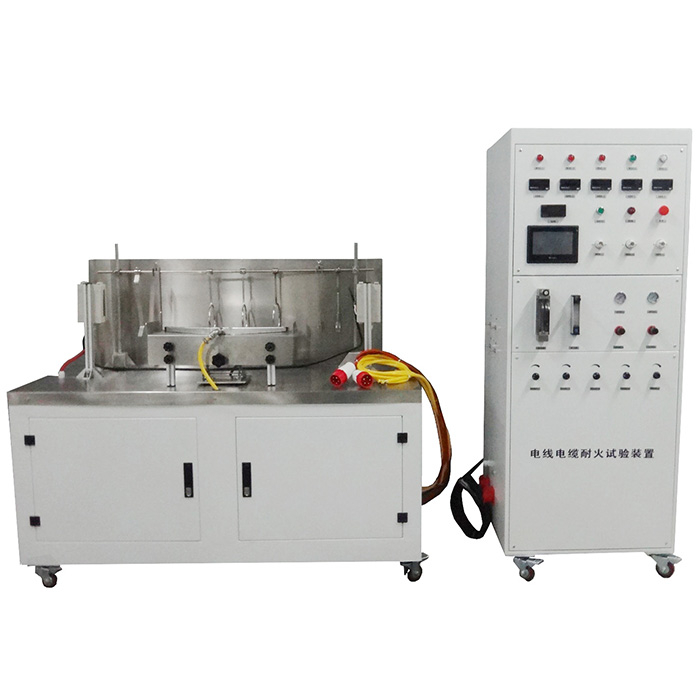

Drähte und Kabel, die schwer zu fangen sind und die Fähigkeit haben, Flammenaufstrichen zu verhindern oder zu verzögern, beziehen sich im Allgemeinen auf Drähte und Kabel, die die GB / T18380 (äquivalent an IEC60332-3) testen, 60331 Draht- und Kabelfeuerwiderstand Test- und Hammer-Testmaschine entsprechen den neuesten Standardanforderungen von BS6387-2013 Design und Herstellung von BS6387-2013; Die Ausrüstung kann die Kosten für mehrere elektrische Steuerkästen für die Kunden insoweit sparen. Es kann drei Tests auf der Grundlage eines elektrischen Steuerkastens testen.
Das System verwendet ein Touchscreen-Mikrocomputer-Steuerungssystem; Auf dem Bildschirm können verschiedene Experimente frei gewählt werden.
Die Hammerprüfbank kann auch automatische Zündung oder manuelle Hilfszündung realisieren. Die Flammentemperatur kann mehr als 950 Grad erreichen.
Standard:
• IEC 60331 Teil 12
• IEC 60331 Teil 31
• IEC 60331-1.
• BS6378 (Option)
Haupteigenschaften:

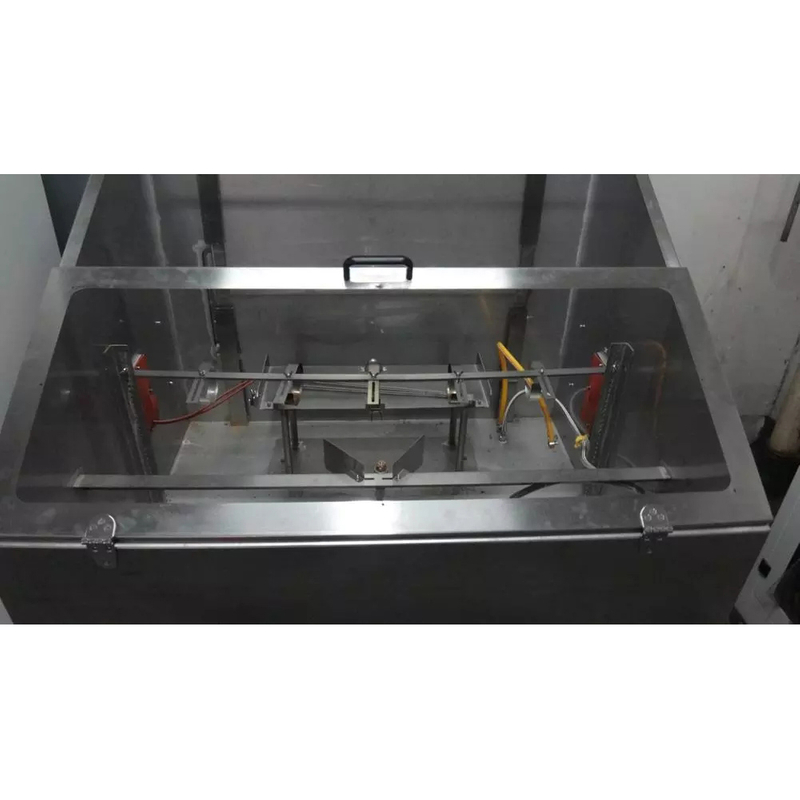

Feuerwiderstandstest:
1 Der Brenner ist ein Gurt-Propangas-Fackel mit Venturi-Mischer, die Düse ist 500 mm lang und 15 mm breit und ist mit einem Venturi-Mixer ausgestattet.
2 Drei Reihen von Verbrennungslöchern sind veraltet, die Breite des vorderen Ende des Brenners: 15 mm; Der Durchmesser des Lochs: 1,32 mm, der Abstand zwischen den Zentren der Löcher: 3,2 mm.
3. Auf beiden Seiten der Düsenplatte sind eine Reihe von Führungslöchern vorgesehen, um die Flammenbrennung zu halten.
4 Importiert mit doppelten Strömungszähler und Druckregulierung.
5 Luftstromrate (80 ± 5) l / min; Propanflussrate (5 ± 0,25) l / min.
6. Mit einem Temperaturmessgerät mit einem Durchmesser von 2 mm; (Thermoelement vom K-Typ).
7. An einem Ende des Probenhalters ist ein Clip installiert, um die Probe zu fixieren, und das andere Ende erleichtert den Wärmeübertragung entlang der Längsrichtung der Probe.
8 Die Kabelprobe wird von zwei Metallringen mit einer mittleren Länge von etwa 300 mm gehalten.
9 Der Innendurchmesser des erfindungsgeleiteten Metallrings beträgt 150 mm, und der Durchmesser des Ringabschnitts beträgt 10 ± 2 mm.
10 Die Position der Brennerbrenner beträgt nicht weniger als 200 mm von der Unterseite der Verbrennungsbox und nicht weniger als 300 mm von der Wand der Box.
11 Die horizontale Achse der Brennerbrenner beträgt 70 ± 10 mm vom unteren Ende der Kabelprobe, und die Längsachse des Brenners beträgt etwa 45 mm von der vertikalen Achse des Kabels.
12. Zwei 1,5 mm Durchmesser Thermoelemente (A, B) werden horizontal auf der linken und rechten Seite 45 mm von der Brenner-Mittellinie entfernt installiert, überprüfen Sie die Flammentemperatur innerhalb von 750 + 50 ºC; Gemäß BS6387-Standard kann die Temperatur auch 950 ºC erreichen.
13 Bei intelligenter Erfassungsfunktion, wenn die Probe während des Tests einen Kurzschluss aufweist, wird es automatisch ausgelöst und die Feuerquelle ausgeschaltet.
14 PLC Plus Touchscreen Intelligent Control und automatisch Testdaten aufnehmen und speichern.
fünfzehn. Der Sicherungsstrom in der Probenschaltung beträgt 2a.
16 Die Probenanwendung Power AV 100V ~ 1000V ist einstellbar.
17 Die Feuerversorgungszeit kann frei eingestellt werden, die empfohlene Standardzeit ist 90 Minuten.
18 Die 27m³ Brennkammer ist optional.
Hammertest:
1 Schlagstruktur der Edelstahlhalterung; Sprühlackbehandlung des Kabinetts.
2 Der unabhängige Motor trifft die Steuerbox.
3. Dicke runde Stahlstange mit einem Hammer von ¢ 25 und einer Länge von 600.
4 Der durchdringende Kegel kämpft frei in einem Winkel von 60 °.
5 Der motorisch angetriebene Stabhammer führt regelmäßig hämmernde Aufprallaktion aus.
6. Hammer-Zyklus (Zeit): 10 ~ 999s (kann eingestellt werden, der Standard benötigt 30 ± 2 s / zeit).
7. Total Testzeit: 0 ~ 9999s.
8 Bandbrenner (identisch wie Spraytest) (gemeinsam mit feuerfestem Verbrennungstest-Bench).
9 Testtemperatur 600 ~ 1000 ° (A-Note 650 °, B Grade 750 °, C, D-Note 950 °).
10 Der Durchmesser des Temperaturmess-Thermoelements beträgt weniger als ¢ 2 mm. (Geteilt mit feuerfestem Verbrennungstestbank);
11 Während des Tests verläuft jedes Phasenkabel 0,25A Strom.
