Brennverhalten von IEC 60332-3 Kabelbündeln

Brennverhalten von IEC 60332-3 Kabelbündeln

Einführung:

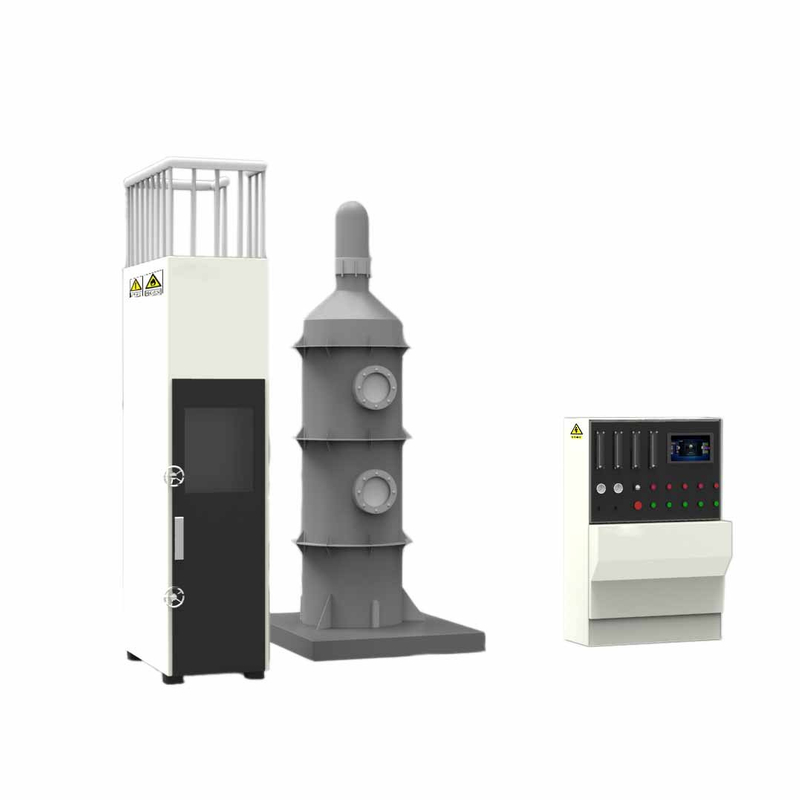

Kabelbündel vertikale Flammenausbreitung Tester in Übereinstimmung mit den einschlägigen Bestimmungen der UL1685, GB18380.3 Standard und Kabel brennend Prüfanforderungen konstruierte Ausrüstung. Und nach IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Klasse D) Standard.

Es ist zu bündeln, Kabel oder Glasfaserkabel verwendet, unter festgelegten Bedingungen für die vertikale Flammenausbreitung zu erfassen vertikal montiert, um die Fähigkeit des Instruments hemmenden, die Stromkabel, Steuerkabel, Glasfaserkabelbündel Testvorbereitungsmittel verbrennt.

Wenn eine bestimmte Menge an Gehäusen Zufuhr von Gas und der Verwendung von Standard-Zündungs ​​Zündquelle gegeben, kann dieses Instrument Prüfung der vertikalen Flammen vertikaler Flammen vertikale Diffusion an den elektrischen Kabeln und die Leitungen der state.In zusätzlich verwendet werden, wenn die Brennereinstellung tester von 20 Grad kann durch IEEE 383 (IEEE 1202) Prüfnormen erreicht werden. Die Ausrüstung kann mit Wärmeabgabeinstrument Konfigurieren der Port, mit dem Gasanalysator ausgestattet werden kann, die thermischen Leistungswerte messen, wie HRR (Wärmefreisetzungsrate), SPR (Rauch generationrate) und so weiter.

Standard:

• UL1685

• IEC 60332-3-10

• EN 50399

• GB / T 18.380,31

•IEC 60332-3: Test auf Elektrokabeln im Brandfall Teil 3: Test auf Bündel von Kabeln und Leitungen

• KS C IEC 60332-3-21: Kategorie A F / R

• KS C IEC 60332-3-22: Kategorie A

• KS C IEC 60332-3-23: Kategorie B

• KS C IEC 60332-3-24: Kategorie C

• KS C IEC 60332-3-25: Kategorie D

Besonderheit:

1Edelstahl-Testfeld, um die Größe von 1000 ± 100 (W) x 2.000 ± 100 (D) x 4.000 ± 100 (H) mm. Innenfläche des Gehäuses als die hohe Masse und die Rückseite mit einer Isolierung Material bedeckt.

2. Mit einem Standard-Edelstahl-Leiter, basierend auf Leitern GB / T18380.31 Anforderungen.

3. Alternativer Probenrahmen 2.

4. Leitern aus Edelstahl; korrosionsbeständig; einfach zu säubern.

5. Im unteren Teil des Gehäuses, von einer Position vor den Gehäuse 150 ± 10 mm hat einen 800 ± 20 (W) × 400 ± 10 (D) der Luftzufuhr.

6. Das Innere des Kastens ist Thermoelement Typ K Thermoelemente, 2 mm im Durchmesser befestigt.

7. Der Luftstrom im Innern des Verbrennungsofens kann stabil bei (5000 ± 500) L / min gesteuert werden.

Combustion System:

1. Brenner: mit Typ Propangasbrenner, der Größe 257 mm × 4 5mm, insgesamt 242 geöffnet wird, drei Linien angeordnet sind, respectively81,80,81 Löcher, Lochdurchmesser von 1,35 mm, der Abstand zwischen den Löchern beträgt 3,2 mm.

2. Hoch precisionball, steuert das Gas ab.

3. Zwei Meter: Luftstrom und Gasdurchflussmesser und Regelventil.

4. Das vordere Ende der Verbrennungsflamme Installation Tester off Rohr des propan gastempering zu schützen, da so ein Maximum an Sicherheit auf der Probe zu gewährleisten.

5. Combustion Winkel: horizontal; automatische Zündvorrichtung; (20 Grad einstellbar ist optional).

6. Die Brennerluft- und Gasströmungsrate müssen durch Temperatur und Druck ergänzt werden, während viele traditionelles System den Aufprall von Gas und Luft ignoriert, die automatisch von einem Computerprogramm des Kompensationsprozesses erfolgen kann.

Spezifikation:
