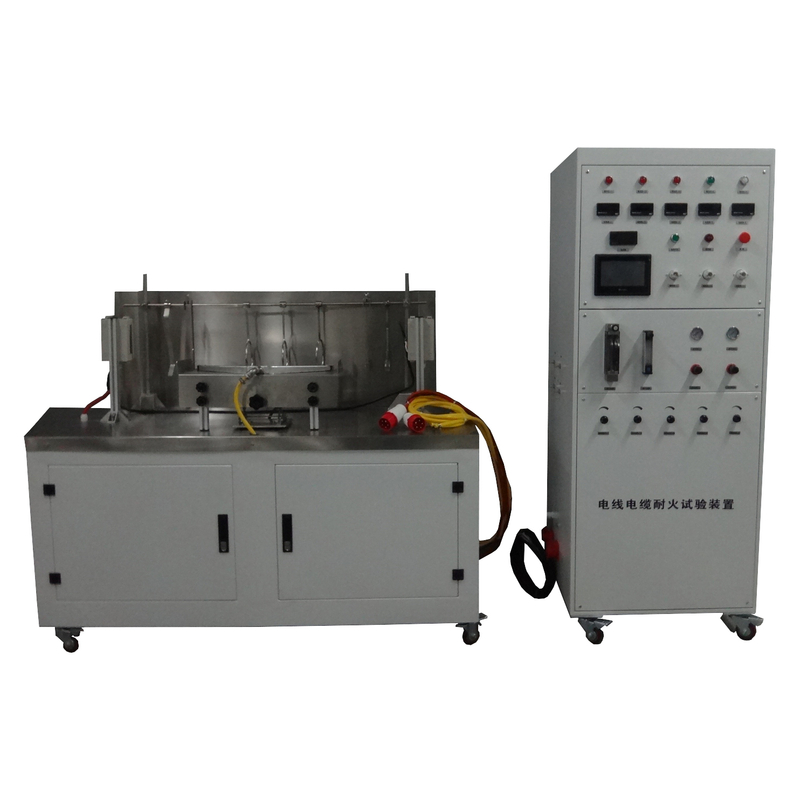

IEC 60331 Feuerwiderstandstester für Drähte und Kabel

   Einführung:

Das feuerfeste Kabel bezieht sich auf das Kabel, das im Falle der Flammenverbrennung eine sichere Laufzeit halten kann.

Die IEC 60331 teilt den Feuerwiderstandstest in A, B-Zwei-Klassen, die Flammtemperatur einer Klasse beträgt 950 ~ 1000 ºC, und die fortlaufende Flamingzeit beträgt 90 Minuten, die Flammtemperatur der B-Klasse beträgt 750 ~ 800 ºC, eine Flammzeit beträgt 90 min. Darüber hinaus soll die Prüfprobe während des Tests die Nennspannung tragen. Der Feuerwiderstandstester ist entsprechend den Anforderungen von IEC60331-11 ausgelegt und verwendet, um die feuerfesten Eigenschaften eines feuerfesten Kabels oder eines optischen Kabels unter Flammenbedingungen zu erhalten.

   Normen:

• IEC 60331 Teil 11

• IEC 60331 Teil 21

• BS 6387 (Option)

   Haupteigenschaften:

1 Alle Vorrichtungen bestehen aus Edelstahl.

2 Der Brenner ist ein Gurttyppropan-Blowtorch mit einem Venturi-Mixer, und die Brennerdüse ist Länge 500 mm, Breite 15 mm.

3. Diese brennenden Löcher sind in drei Reihen versetzt, und die Vorderbreite beträgt 15 mm, der Durchmesser von Löchern ist 1,32 mm und diese Lochzentrenabstand beträgt 3,2 mm.

4 Ein Ende des Probenhalters ist mit einer Klemme ausgestattet, um die Probe zu fixieren, und das andere Ende ist günstig für die Wärmeübertragung entlang der Längssexte.

5 Die Kabelprobe wird von zwei Metallringen getragen, und die mittlere Länge der beiden Ringe beträgt etwa 300 mm.

6. Ein Innendurchmesser der abstützenden Metallringe beträgt 150 mm, und der Querschnittsdurchmesser des Rings beträgt 10 ± 2 mm.

7. Die Position der Brennerbrenner vom Brennen des Bodens ist nicht weniger als 200 mm und nicht weniger als 300 mm von der Tankwand.

1 Unabhängige standardmäßige elektrische Steuerungsplattform.

2 Bei intelligenter Erfassungsfunktion, wenn ein Kurzschluss in der Probe während des Tests, der automatischen Alarm und die Feuerquelle ausschalten.

3. Sicherungsstrom in der Versuchskreislauf ist 2a.

4. Die Probe wird auf die Leistung von AV 100V ~ 1000V einstellbar angewendet; 5, die Zeit kann für das Feuer freigesetzt werden, die von Standards empfohlene Zeit ist 90min.
