Rauchdichtekammer ASTM E662, BS 6401

Rauchdichtekammer ASTM E662, BS 6401

Beschreibung:

Das Arbeitsprinzip der NBS-Rauchdichte-Testkammer besteht darin, die spezifische optische Dichte durch Messung der Lichtübertragung des Rauchs (in %) unter Verwendung des eingebauten optischen Systems der Testkammer zu berechnen. Die minimale Lichtübertragung wird normalerweise verwendet, um die maximal spezifische optische Dichte DS zu berechnen.

Die Formel lautet: dsmax = 132Log10 (100/tmin).

Tmin ist die minimale Lichtübertragung während des Tests.

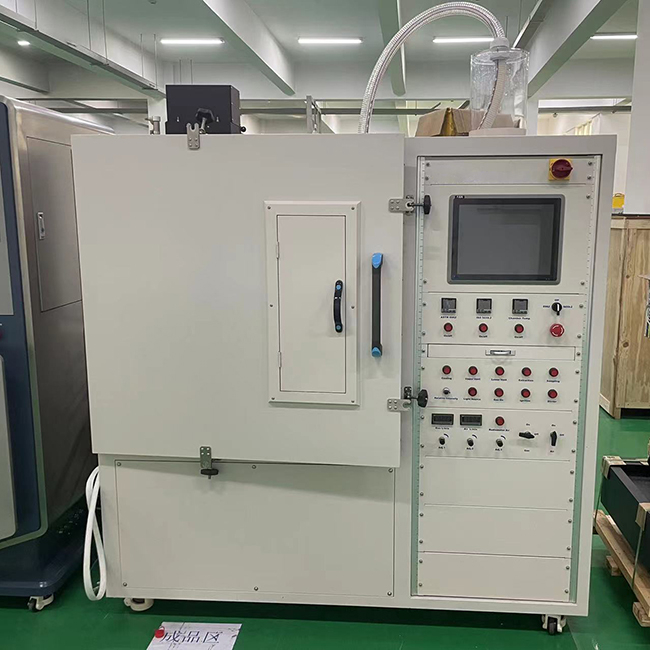

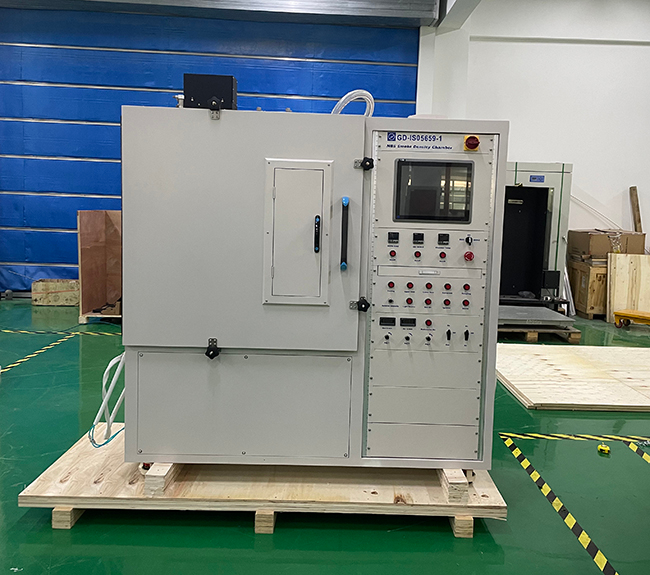

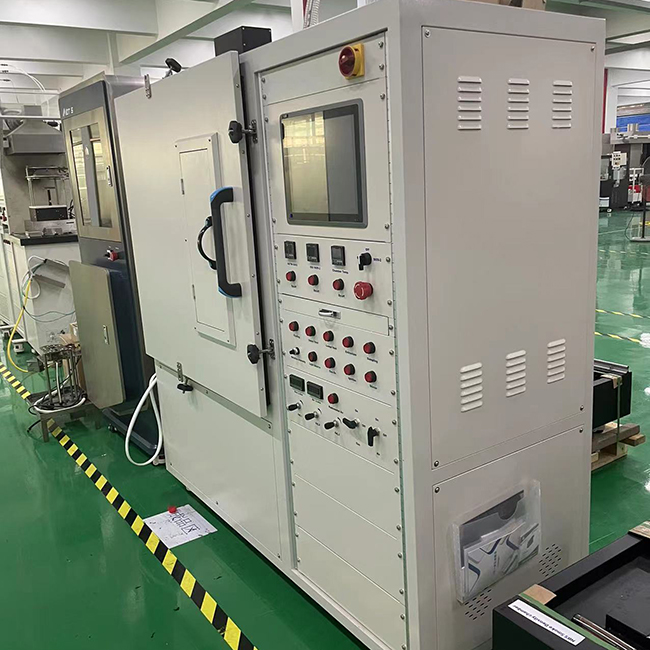

Die NBS -Rauchdichte -Testkammer besteht aus den folgenden Komponenten:

Die Testkammer mit interner Abmessungen von 914 mm x 914 mm x 610 mm hat eine gute Korrosionsbeständigkeit.

Integriertes optisches Messsystem.

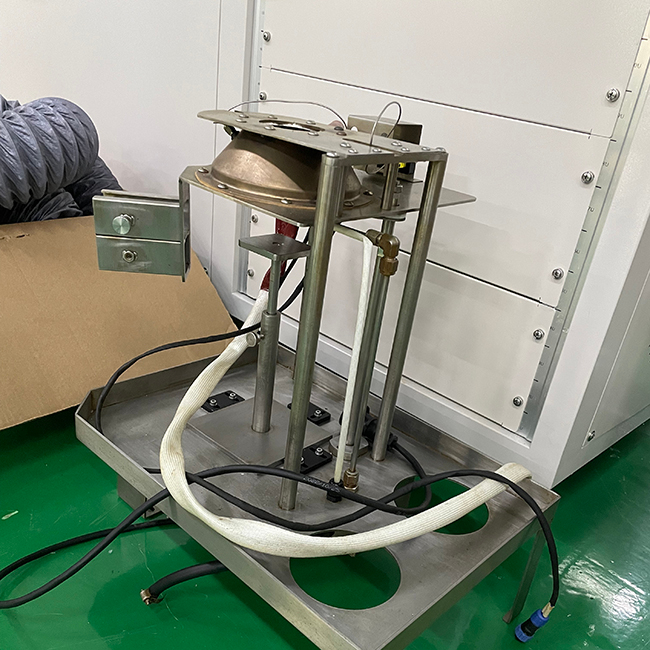

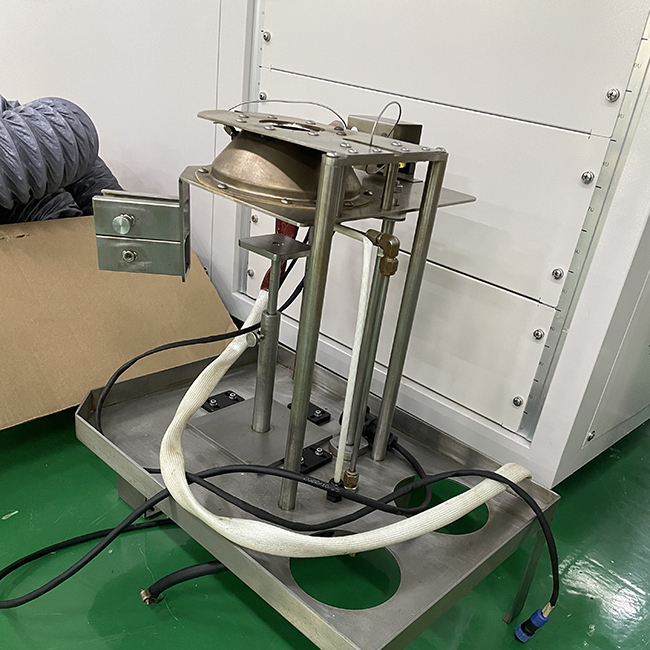

Strahlungswärmequelle.

Datenerfassungssystem.

Betriebssoftware.

Beim Rauchdichtestest wird die Probe in der Testkammer horizontal/vertikal montiert und ihre Oberseite einer strahlenden Wärmequelle einer bestimmten Bestrahlungsstärke ausgesetzt (bis zu 50 kW/m²). Der erzeugte Rauch wird in der Testkammer gesammelt, und die Abschwächung des durch den Rauchs verlaufenden Lichtstrahls wird durch das eingebaute photometrische Messsystem in der Testkammer gemessen. Die Daten und Ergebnisse werden von der Software gesammelt und berechnet.

Hauptmerkmal:

• Integrierter Körper und 19 "Analyse -Rack (Sparraum).

• 17 "Touchscreen -Panel -PC für die gesamte Steuerung und automatische Tests.

• Bewegung vom Luftzylindertyp zum Laden von Proben oder automatisch öffnen Sie das Auf-/Ab -Down automatisch  Entlüftung (sehr resistent gegen Verschmutzung aus dem Test).

• Beschichtung der Testkammer, die bei Reinigungs- und Widerstands -Toochemikalien bequem ist.

• Schloss entwickelt, um die Kammertür jeweils zu schließen.

• Anzeige der Übertragungsrate und Rauchdichte mit verbesserter Genauigkeit.

• Chamber -Vorheizensystem, um den Test mit mehr Genauigkeit zu erleichtern.

• Sicherheitsausbruchsystem zum Schutz des Benutzers, wenn der Druck während des Tests stark erhöht wird.

• Anschluss, erhitzte Filter und erhitzte Linie, um giftige Gase zu messen.

• Manometermesser mit erhöhter Genauigkeit unter Verwendung des MFC (Massenflussregler) und DPT (Differenzdruckwandler), der einen Auto -Leckage -Test ermöglicht.

• Tragbares Wasserkühlsystem ohne Wasserwerk und Sanitär bei der Verwendung des Wärmefluxmeters (für ISO 5659).

• Lastzelle mit erhöhter Genauigkeit zur Messung der Massenverlustrate im ISO 5659 -Test.

• SB 2005 DAQ -Programm (Datenerfassung) zur Steuerung der Verwendung von Touchscreen -Panel -PC.

Testergebnis:

• Laborinformationen

• CI des Benutzers

• Probenbedingungen

• Zeit von Beginn des Tests, t (s)

• Übertragung (%) und spezifische optische Dichte, DS

• Maximale DS und Zeit bis maximal ds

• Korrektur ds

• Aktuelle Reichweite und Filterposition

• Aktuelle Masse (g) für ISO 5659

Spezifikation:
