GD-ISO5660
Gold

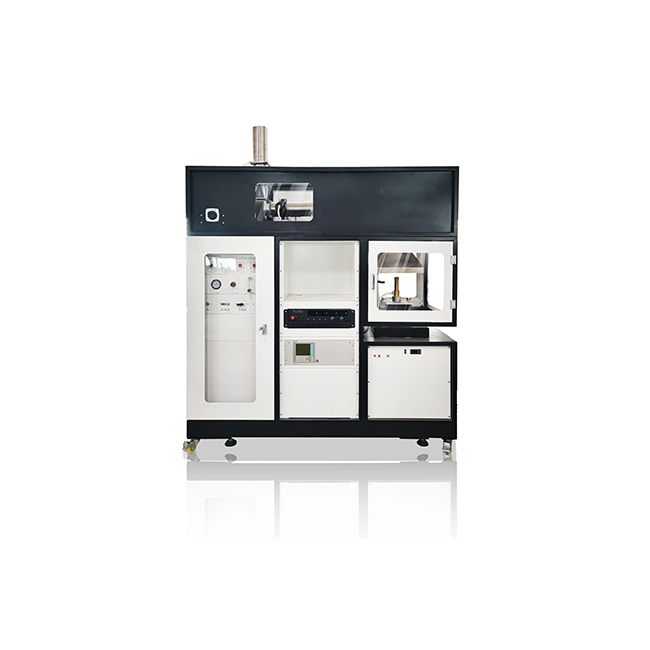

ISO 5660 Kegelkalorimeter
Produkteinführung
Der Kegelkalorimeter ist ein nach dem ISO 5660 International Standard entwickelter Brandtestausrüstung, der zur Bewertung der Verbrennungsmerkmale von Materialien im Feuer verwendet wird. Es simuliert verschiedene thermische Strahlungsniveaus (25 ~ 75 kW/m²), um die Wärmefreisetzungsrate (HRR), die Raucherzeugungsrate, die Massenverlustrate und die toxischen Gasemissionen (wie CO, CO2) des Materials genau zu messen. Zu den Testobjekten gehören Baumaterialien, Schienenverkehrsmaterialien, Luft- und Raumfahrtmaterialien, Schiffendecks, Textilien, Drähte und Kabel usw. und werden häufig für den Bau, den Transport, die Möbel und andere Felder verwendet. Das Instrument ist mit einer Kegelheizung, einem automatischen Zündsystem, einem Gasanalysator und einem hochpräzisen Waage-Sensor ausgestattet, um sicherzustellen, dass die Testergebnisse genau und zuverlässig sind, entsprechend den internationalen Standards wie ISO 5660-1: 2015 und ein wichtiges Instrument für die Brandleistung und die Produktzertifizierung.
Standard
ISO 5660-1: 2015
Titel: Reaktion zu Fire-Tests-Wärmefreisetzung, Rauchproduktion und Massenverlustrate-Teil 1: Wärmefreisetzungsrate (Kegelkalorimetermethode) und Rauchproduktionsrate (dynamische Messung)
Gehalt: Dieser Teil gibt die Testmethode zur Messung der Wärmefreisetzungsrate, der Rauchproduktionsrate und der Massenverlustrate von Materialien bei einem bestimmten thermischen Strahlungsniveau unter Verwendung eines Kegelkalorimeters an. Der Test basiert auf dem Sauerstoffverbrauchsprinzip (ca. 13,1 mJ/kg Energie wird für jeden verbrannten kg Sauerstoff freigesetzt).
UPDATE: Im Vergleich zur Version 2002 fügt die Version von 2015 die Rauchmessung (einschließlich Anforderungen für CO- und CO2 -Analysatoren), Methoden zur Behandlung spezieller Proben (wie übermäßig gekräuselt, geschmolzen oder weniger als 6 mm dick) und differenzierte Vorkehrungen zur Instrumentenkalibrierung hinzu.
Testproduktinhalt
Der ISO 5660 -Kegelkalorimeter -Test gilt für eine Vielzahl von Materialien und Produkten. Es wird hauptsächlich zur Bewertung ihres Verbrennungsverhaltens im Feuer verwendet und wird im Bau, die Bahnverkehr, die Luftfahrt, Schiffe, Möbel, Textilien und andere Felder häufig verwendet. Der Umfang der getesteten Produkte umfasst, ist jedoch nicht auf die folgenden Kategorien beschränkt:
Baustoffe
Holz: Massives Holz, Sperrholz, Faserplatten usw.
Kunststoffe: PVC, Polyurethan, Polyethylen usw.
Verbundwerkstoffe: Glasfaserverstärkte Kunststoffe, Sandwichplatten usw.
Beschichtungen und Oberflächenbehandlungsmaterialien: Feuerschutzmittel, dekorative Beschichtungen.
Isolationsmaterialien: Schaumstoffstoff, Mineralwolle, Glaswolle usw.
Wandplatten und Bodenmaterialien: Teppiche, Bodenleder, Laminatboden usw.
Anforderungen: Die Probenoberfläche muss flach sein, die Größe beträgt normalerweise 100 mm × 100 mm und die Dicke beträgt weniger als 50 mm; Wenn die Dicke weniger als 6 mm beträgt, muss das tatsächliche Substrat angebracht werden, um eine Dicke von 6 mm zu erreichen. Ein vollständiger Test erfordert 12 Proben, die bei verschiedenen Strahlungsniveaus (25, 35, 50, 75 kW/m²) mit 3 Proben pro Pegel getestet werden.
Eisenbahntransitmaterialien
Innenmaterialien: Sitze, Böden, Wandpaneele, Decken usw.
Kabel und Kabel: Isolationsschicht, Scheidematerial.
Anwendungsstandards: wie EN 45545-2 (EU Rail Transit Brandschutzstandard), unter Verwendung von Marhe Value, um die Brandleistung zu bewerten.
Luft- und Raumfahrtmaterialien
Flugzeuginnere: Sitzstoffe, Partitionen, Schottmaterial usw.
Standards: Erfüllen Sie die FAA -Anforderungen (Federal Aviation Administration) oder AITM (Airbus), die häufig in Kombination mit ASTM E1354 verwendet werden.
Schiffsmaterialien
Deck- und Kabinenmaterialien: Treffen Sie IMO (International Maritime Organization) verwandte Standards.
Textilien und Möbel
Textilien: Vorhänge, Teppiche, Stoff dekorative Materialien usw.
Möbelfüllungen: Schaum, Faserfaser usw.
Standards: wie GB/T 14645, NFPA 701 usw., getestet in Kombination mit ISO 5660.
Kabel und Kabel und elektronische Produkte
Isolationsmaterialien: Polymermaterialien, die für Drähte und Kabel verwendet werden.
Standards: wie GB/T 18380, ECE R118 (Automobilinterne).
Andere Materialien
Verpackungsmaterialien: Karton, Schaumstoffkunststoff usw.
Industriematerialien: Gummi, Dichtungsmaterial usw.
Spezielle Materialien: Materialien, die leicht zu schmelzen, zu schmelzen oder zu schrumpfen können, erfordern eine spezielle Behandlung (z.
Hauptparameter:
1. Strahlungskegel: Heizleistung 5 kW, Strahlungsintensität: 100 kW/m2, mit drei Thermoelementen ausgestattet, um die Temperatur zu messen.
2 Strahlungsschutzschicht: aus nicht brennbarem Material mit einer Gesamtdicke von nicht mehr als 12 mm;
3 Strahlungsregelung: Das Strahlungssteuerungssystem kann ordnungsgemäß eingestellt werden, um die Temperatur des Strahlungskegel -Thermoelements bei ± 10 ° C des voreingestellten Werts kontrolliert zu halten.
4 Waageausrüstung: Importiertes elektronisches Gleichgewicht mit hohem Präzision mit einem Gewicht von 500 g, Auflösung von 0,01 g;
5 Probenmontagerahmen: Die obere Öffnung aus Edelstahl, einer quadratischen offenen Platte ist 106 mmx106 mm, die Tiefe 25 mm und die Dicke 2,4 mm;
6 Positionierungsrahmen: Eine quadratische Kiste aus 1,9 mm dicker Edelstahl, die innere Größe der Quadratkasten beträgt 111 mm, die Höhe 54 mm und die Öffnung für die Testoberfläche 94 mmx94 mm
7 Abgasanlage: besteht aus einem Zentrifugalventilator, einer Rauchhaube, der Lufteinnahme und der Abgasrohre des Lüfters und einem Öffnungsstrommeter
8 Gasabtastvorrichtung: Probenahmpumpe, Rauchfilter, Entfeuchtung Kaltfalle, leerer Bypass -Koeffizient, Feuchtigkeitsfilter, CO2 -Filter.
9 Ignitor: Ein elektrischer Funkenzünder wird für die externe Zündung verwendet.
10 Zündtimer: Scheinbare Wertauflösung: 0,1s, Zeitrangfehler: 1s/1n
11 Gasanalysator und Schlüsselkomponenten werden alle importiert.
12 02 Analysator (C0 ist optional, die Kosten sind extra)
13 Hochvorbereitungskarte, Computer und 8,4-Zoll-LCD-Display mit 64, mehrere Kommunikationsschnittstellenoptionen wie TCP/IP und RS-232
14 Sauerstoffmessung: Paramagnetische Sauerstoffmessung
14,1 Messbereich: 0-25%
14.2 Zertifizierung: CE-Zertifizierung, EN 50081-1, EN50082-2
14,3 Stromversorgung: 220 VAC, 48 ~ 63Hz, 37W
14.4 Schutzstufe: IP 20
14,5 Gewicht: ca. 13 kg
14.6 Probengasdruck: Unter Verwendung externer Referenzgas 800 ~ 1200HPA; Verwendung der internen Referenzpumpe, Luftdruck ± 50hPa
14.7 Probengasfluss: 0,3 ~ 1 Liter / Minute
14.8 Probengastemperatur: 5 ~ 50 ℃
14.9 Probe Gasfeuchtigkeit: <95% relative Luftfeuchtigkeit
14.10 Aufwärmzeit: 2 Stunden
14.11 Antwortzeit: 3,5 Sekunden
14.12 Zerfallszeit: 0 ~ 100 Sekunden einstellbar
14.13 Tote Zeit: ca. 0,5 ~ 2,5 Sekunden
14.14 interne Signalverarbeitungszeit: <1 Sekunde
14,15 Nulldrift: <0,5% Mindestbereich/Monat
14,16 Messwertdrift: <0,5% Messbereich/Monat
14.17 Wiederholbarkeitsfehler: <1% Messbereich/Monat
14.18 Linearitätsfehler: <1% Messbereich/Monat
14,19 Ausgangssignalschwankungen: <± 0,75% Mindestbereich
14.10 Relaisausgang: 6, 24 V AC/DC, 1A, schwebend, frei wählbar
14.21 Analogeingang: 2, 0/2/4 ~ 20 mA, korrigiert um Kreuzinterferenz
14.22 Binäreingang: 6, 24 V, schwebend, frei wählbar
14.23 Serienkommunikationsport: Rs 485
14.24 Umgebungstemperatur: Betrieb, 5 ~ 45 ℃; Lagerung und Transport, -30 ~+70 ℃
15 Kohlendioxid-CO2-Analysator: Kontinuierliche Messung unter Verwendung von NDIR-nicht-dispersivem Infrarotanalysator. (Optional, zusätzliche Gebühr)
15,1 Messbereich: 0 ~ 10%;
15,2 Genauigkeit Messung: ± 0,1%;
15.3 Reaktionszeit: <6,5s;
15,4 Wiederholbarkeit: <± 1%
15,5 Null Drift: ≤ 2%/Woche
15,6 Bereich Drift: ≤ 2%/Woche
15,7 lineare Abweichung: <± 1%
16 Kohlenmonoxid-CO-Analysator: Kontinuierliche Messung unter Verwendung eines nicht-dispersiven Infrarotanalysators. (Optional, zusätzliche Gebühr)
16,1 Messbereich: 0 ~ 5%;
16.2 Antwortzeit: <7.0s
16.3 Wiederholbarkeit: <± 1%
16,4 Null Drift: ≤ 2%/Woche
16,5 Bereichsdrift: ≤ 2%/Woche
16.6 lineare Abweichung: <± 1%
17 Das Datenerfassungssystem kann Testdaten wie Sauerstoffkonzentration, Kohlendioxidkonzentration, Temperatur, Wärmefreisetzungsrate, Masse sammeln und aufzeichnen
Verlustrate usw. und kann gespeichert werden;
18 Computer: eins.
19 Rauchgasbehandlungssystem: Übernimmt ein leistungsstarkes Abgassystem. Die Maschine ist mit einem leistungsstarken Auspuffventilator ausgestattet. Starten Sie nach Abschluss des Tests das Abgasventilator, um das Abgas im Freien zur Reinigung zu entladen, um die nationalen Emissionsstandards zu erfüllen.
