ISO 834-1 Horizontaler Brandwiderstandstestofen für Gebäudekomponenten und Baumaterialien

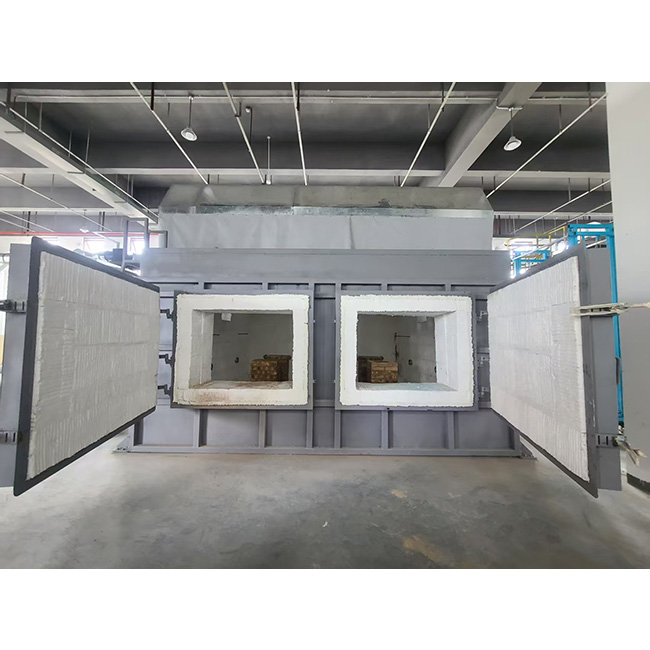

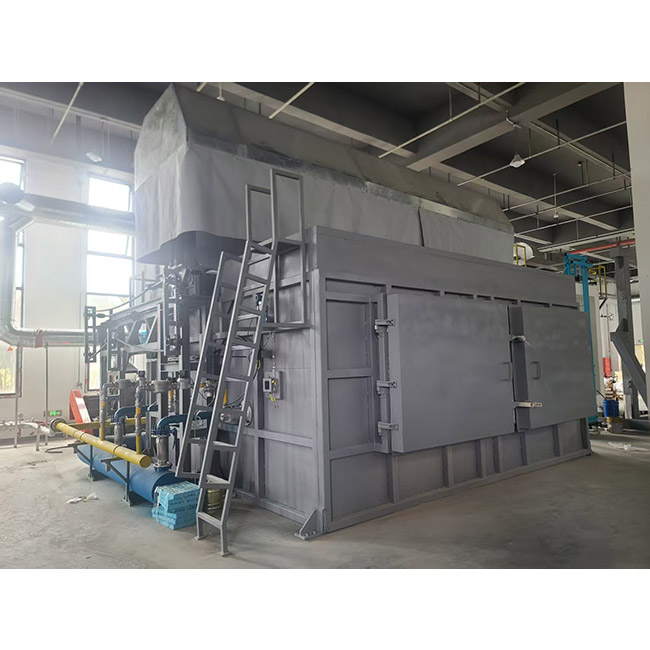

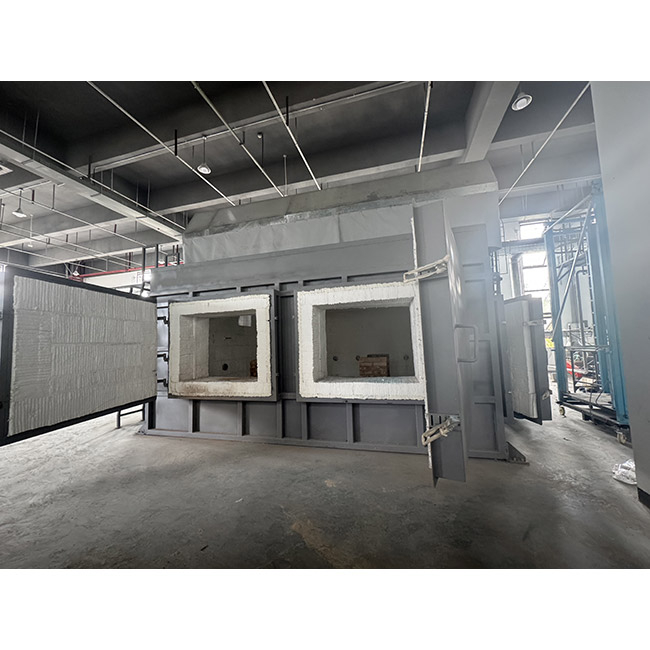

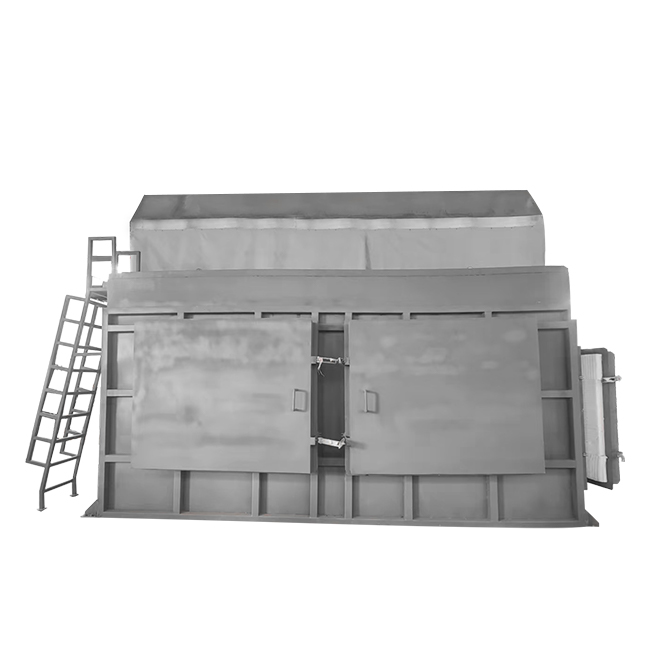

Horizontaler Brandwiderstandstestofen

Produkteinführung

Horizontale Öfen sind entscheidend für die Bewertung des Brandwiderstands von Gebäudekomponenten wie Böden, Dächern, Strahlen und Decken, um sicherzustellen, dass sie den Sicherheitsanforderungen unter Feuerergebnissen entsprechen. Die ISO 834-Serie bietet einen Rahmen für das Testen dieser Elemente, wobei ISO 834-1 allgemeine Anforderungen und Teile wie ISO 834-5 und ISO 834-6 festlegen, die die Bedingungen für horizontale Trennelemente und Strahlen angeben. EN 1363-1 und EN 1365-2 sind europäische Standards, die eng mit ISO übereinstimmen und sich auf Böden, Dächer und Strahlen konzentrieren und die Einhaltung der EU-Gebäudevorschriften sicherstellen. BS 476-20, 21 und 22 werden in Großbritannien weit verbreitet, wobei sowohl ladebärker als auch nicht ladebärkung Elemente wie Böden und Decken abdecken und Flexibilität für britische Anwendungen bieten. UL 263 und UL 1709 sind nordamerikanische Standards, die für Testböden, Dächer und geschützte Stahlstrahlen unter Standard- und Rapid-Risse-Brandbedingungen angewendet werden, um die Einhaltung strenger US-Bauvorschriften zu gewährleisten. Diese Standards werden in der Branche angewendet, um Baumaterialien für Gebäude zu zertifizieren und die Sicherheit in Wohn-, Gewerbe- und Industriestrukturen zu gewährleisten, indem die Kapazität, Integrität und Isolierung unter simulierten Brandbedingungen getestet wird.

Standard

ISO 834-1: Brandresistenztests-Elemente des Baukonstruktion-Teil 1: Allgemeine Anforderungen für die Prüfung von Baukomponenten wie Wänden, Böden, Dächern, Strahlen, Säulen, Türen und Decken in einer Standardfeueraussetzung.
ISO 834-2: Anforderungen und Empfehlungen zur Messung der Ofen-Exposition bei Testproben.
ISO 834-5: Spezifische Anforderungen für die trennenden horizontalen trennenden Elemente wie Böden und Dächer.
ISO 834-6: Spezifische Anforderungen für in horizontale Öfen getestete Strahlen.
ISO 834-9: Spezifische Anforderungen für nichtladebärkende Deckenelemente.
ISO 834-10: Anforderungen für das Testen von Brandschutzmaterialien, die auf Stahlelemente angewendet werden.
ISO 834-11: Bewertung des Brandschutzes für strukturelle Stahlelemente.
ISO 834-13: Anforderungen zum Testen des Brandschutzes auf Stahlstrahlen mit Weböffnungen.
EN 1363-1: Brandwiderstandstests-Allgemeine Anforderungen, in Europa weit verbreitet zum Testen von Bauelementen wie Böden, Dächern und Strahlen unter Standard-Brandbedingungen.
EN 1365-2: Brandwiderstandstests für tragende Elemente-Teil 2: Böden und Dächer, insbesondere für horizontale Ofenanwendungen.
EN 1365-3: Brandwiderstandstests für ladebärkende Elemente-Teil 3: Balken, anwendbar für horizontale Ofen-Setups.
EN 13381-4: Testmethoden zur Bestimmung des Beitrags des Brandschutzes zu Stahlelementen, einschließlich horizontaler Strahlen.
EN 13381-9: Testmethoden zum Brandschutz, das auf Stahlträste mit Weböffnungen angewendet wird und in horizontalen Öfen verwendet wird.
BS 476-20: Brandtests zu Baumaterialien und Strukturen-Methode zur Bestimmung der Brandbeständigkeit von Bauelementen (allgemeine Grundsätze), anwendbar für horizontale Ofentests.
BS 476-21: Brandtests zu Baumaterialien und Strukturen-Methoden zur Bestimmung des Brandwiderstands von tragenden Elementen, einschließlich Böden, Dächern und Strahlen.
BS 476-22: Brandtests zu Baumaterial und Strukturen-Methoden zur Bestimmung des Brandwiderstands nichtladebärender Elemente wie Decken.
UL 263: Standard für Brandtests für Bau und Materialien, die hauptsächlich in Nordamerika zum Testen von Böden, Dächern, Strahlen und anderen Komponenten in horizontalen Öfen verwendet werden.
UL 1709: Standard für schnelle Aufstiegsfeuerfeuerungstests von Schutzmaterialien für strukturelle Stahl, anwendbar für horizontale Ofentests für Stahlelemente unter intensiven Brandbedingungen.

Hinweis: ISO 834-3, 4, 7, 8, 12 und 14 sind für horizontale Öfen weniger relevant, da sie sich auf vertikale Elemente, Säulen oder kleinere Öfen konzentrieren, aber in der ISO-Serie für die Vollständigkeit enthalten sind.

Anwendung

Böden

Last tragende Böden: Besuchen Sie Betonplatten, Stahlbetonplatten und Verbundböden (z. B. Verbundplatten mit Stahlbeton).
Nicht belastete Böden: Zu den leichten Bodensystemen, Holzböden oder vorgefertigten Bodenpaneele gehören.
Bodenbedeckungen: Enthält Teppiche und Bodenveredelungsmaterialien (in Verbindung mit dem Bodensystem getestet).
Anwendbare Standards: ISO 834-5, EN 1365-2, BS 476-21 und UL 263.

Dächer

Tragende Dächer: Zu Betondächern, Stahldächern und Verbunddachsystemen gehören.
Nichtladentragende Dächer: Enthält leichte Dachpaneele und Dachabdeckungsmaterialien.
Dachkomponenten: Zu den Wasserdichtungsschichten, Isolationsschichten und Dachdecks (getestet in Verbindung mit dem Dachsystem).
Anwendbare Standards: ISO 834-5, EN 1365-2, BS 476-21 und UL 263.

Balken

Tragende Balken: Dazu gehören Stahlträste, Betonbalken, Holzbalken und Verbundträste (wie Stahlbeton-Verbundträle).
Feuergeschützte Strahlen: Dazu gehören Stahlstrahlen, die mit feuerhäutigender Farbe beschichtet oder in feuerheiligen Materialien eingeschlossen sind.
Perforierte Strahlen: Dazu gehören Strahlen mit offenen Löchern, die auf Brandschutzleistung getestet werden.
Anwendbare Standards: ISO 834-6, ISO 834-10, ISO 834-13, EN 1365-3, EN 13381-4, EN 13381-9, BS 476-21, UL 263 und UL 1709.

Decken

Nichtladentragende Decken: Dazu gehören aufgehängte Deckensysteme und dekorative Deckenpaneele.
Brandbewertungsdecken: Dies sind Decken, die zum Trennen von Räumen oder zum Schutz von Gemeinkostenstrukturen (z.
Deckenkomponenten: Dazu gehören Deckenrahmen, Deckenplatten und Isolationsmaterialien. Anwendbare Standards: ISO 834-9, BS 476-22, EN 1365-2 (teilweise anwendbar), UL 263.

Serviceinstallationen

Lüftungsanleitung: Testen der Integrität und thermischen Isolationsleistung unter Brandbedingungen.
Rohrsysteme: wie Feuerwehrkanäle und Kabelkanäle.
Anwendbare Standards: ISO 834-1 (allgemeine Anforderungen), EN 1363-1, BS 476-20.

Andere Komponenten

Horizontale Trennungskomponenten: wie horizontale Brandtrennsysteme zwischen Böden und Dächern.
Brandschutzmaterialien: wie sprühanführende Feuerschutzbeschichtungen und feuerfeste Paneele, die zum Schutz von Stahlträgern oder Bodensystemen verwendet werden.
Verbundkonstruktionen wie Stahlbeton-Verbundstrukturen und leichte Sandwichplatten.
Anwendbare Standards: ISO 834-10, ISO 834-11, EN 13381-4, UL 1709.

Spezifikationen:

Ofentyp: Horizontal tragende Testofen (50T);
Ofenabmessungen: L4.5m x W4.0m x d2.0m;

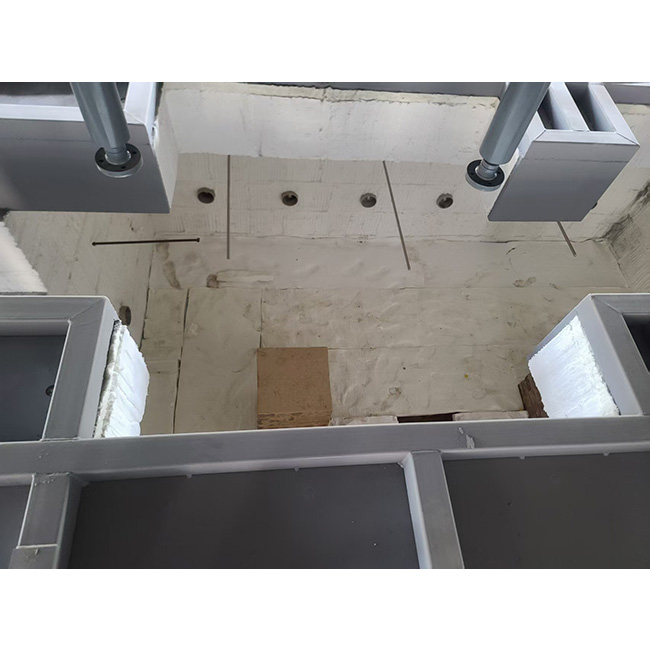

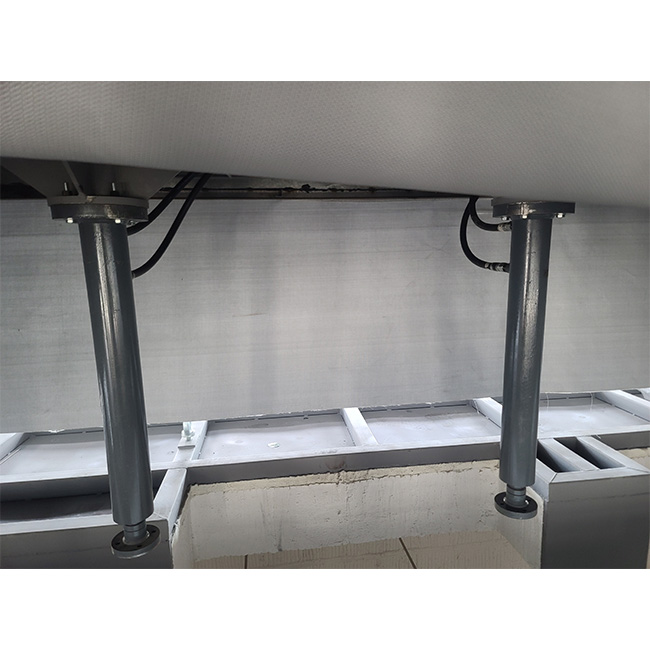

Anzahl der Ladepunkte: 4 Punkte;
Ladekraft und Kontrollmethode: Einzelpunkt 8T; Proportionaler Entlastungsventil lineare Belastung, konstante konstante Belastung <1,5%;
Kraftstofftyp:
Kraftstoffkalorienwert: Flüssiger Erdölgas (LPG) oder Erdgas 22.000 kcal/m³;
Kraftstoffdruck: 0,03-0,07 MPa;
Abgastemperatur: <400 ° C (mit kalter Luft);
Anstieg der Ofenwandtemperatur: <50 ° C ± 1 ° C über Raumtemperatur (ohne Brenner und Bereiche um das Beobachtungsfenster);
Isolierung: feuerfeste Wolle für die Oberseite und die Wände; Feuerfeste Ziegel für den Boden;
Anzahl der Brenner: 10 Sätze;
Thermoelemente: 20 für die Ofenkammer; 1 für die Kalibrierung; 32 für Rückplattentemperatur;
Verbrennungskraft: 4500 kW;
Gasverbrauch: Volllast: 167 kg/h; Aktuell: 96 kg/h
Verbrennungsregelung: 1:25 Lineare Verbrennung
Maximale Verformung: ≤ l0/30
Datenerfassung und -verarbeitung: Programmierbarer Logik-Controller (SPS), Erfassungskarte mit hoher Präzisionstemperatur, ± 0,1 ° C.
Pipeline -Tests: Kann sowohl A- als auch B -Pipelines gleichzeitig testen
