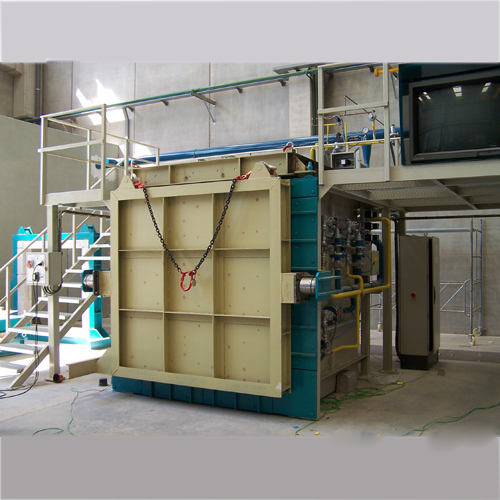

Vertikal Feuerwiderstandsprüfung Furnace EN 1363-1, ISO 834

Vertikaler Feuerwiderstands-Testofen EN 1363-1, ISO 834

Einführung:

Feuerwiderstandsleistung des Materials liefert wichtige Informationen zur Bewertung von Mustern und Montageeigenschaften. Vertikaler Feuerwiderstands-Testofen ist ein quantitatives Verfahren zur vertikalen Position und der Fähigkeit, hohe Temperaturen standzuhalten. Dieser Ofen kann zur Bewertung von feuerfesten Produkten wie Wänden, Türen, Luftdämpfern, Verbindungen und Infiltrationsdichtungsmittel verwendet werden. Evaluation-Proben Eine Anzahl von Merkmalen, einschließlich der Tragfähigkeit, der Brandsteuerung, der Wärmeübertragung usw.

Der Feuerwiderstands-Testofen ist so konzipiert, dass er den relevanten Teilen von Baustoffen im Brandwiderstandstest der Kohlenwasserstoffkurve EN1363-1,1363-2 und den relevanten Anforderungen der ISO-Norm 834 entspricht und ähnelt anderen Zuständen der einschlägigen Bestimmungen. Die Ausrüstung wurde speziell entwickelt und nach jahrelanger Verbesserung bildete eine Art von Testproben, die zuverlässige und genaue Verfahren konfiguriert, und ein notwendiger Bestandteil der Brennkammer, die auf der Brennkammer angeordnet werden können, die Proben verschiedener Arten von restriktivem Rahmen enthält. Die Steuerung zu bestimmten Zeit, Temperatur- und Druckbedingungen, der Reaktion auf die Erwärmung der Probe, um bestimmte Leistungsstandards auszuwerten.

Der Ofen in der Herstellung und Installation des Futters und des Tests in der Fabrik, entsprechend Ihrer voreingestellten Funktion, demontiert in Teilen in Teilen, die in Anhänger verpackt sind, die für den schweren Transport geeignet sind.

Standard:

EN1363-1.

ISO 834.

GB / T 9978

Besonderheit:

1. Der Innenraum dieses Feuerwiderstands-Testofens beträgt 3000 mm (W) x 3000 mm (h) x 1300 mm (d), ausgekleidet mit 1400-Kurs-Isolationssteinen, feuerfestem Füllblock und der Slag-Platte. Fünfziger Oberteil mit spezielles Ziegelstein und mit feuerfestem Material in situ gesäumt.

2. In einigen Regionen gelten die Diatomeenerdesisolierung und das super-thermische Isolationsmaterial bei niedriger Temperatur in einem gefährlichen Flächenbereich und einer Basis der Brennkammer, um die Verbindung so weit wie möglich mit dem 42% dichtem Aluminiumoxid-feuerfestem Ziegelfutter zu zementieren Die 6-stündige hohe Temperatur während des Tests bietet eine ausreichende Isolierung.

3. Fixierung verfügbarer kundenspezifischer vertikaler Testproben zum Testen.

4. Feuerfester Isolierziegelstein in hitzebeständigem Futter, feuerfestem Füllblock und der Schlackenplatte.

5. Top-Shop spezielles Ziegelstein und mit feuerfestem Material ausgekleidet.

6. Ofen mit niedrigem Kohlenstoffstahl, verstärkt mit C-Kanal-Stahl- und H-Balken, Stahl, die heiße Verformung auflösen

7. Probieren Sie feste Kästchen, die an der Ofenfront montiert sind, fixiert von vier Türen.

8. Kälte Nudeln mit anorganischer Faserauflage, hitzebeständige isolierte Ziegelsteine ​​entlang der Wandkissen, Shop in situ-hoher Temperaturblock.

9. Der vier Beobachtungshafen befindet sich an der langen Seite der Wand, verwenden ein hitzebeständiges Quarzglas, klügere, praktische Bediener, die die gesamte Probe in einem Testfall ansehen.

10. Luftkühler Isolierrahmen Leichte Aluminium-Faserplatten-Schiebetüren, ohne einen Beobachtungsanschluss zu verwenden, schieben Sie die Tür, die den in der Wärme zur Verfügung stehenden Ofen blockiert.

11. Zwölf spezialisierter leuchtender Flammenbrenner. Jede Brennstoffbrenner sind mit Flammenüberwachungsgeräten ausgestattet, um die Sicherheit der Verbrennungsverbrennung sicherzustellen.

12. Verwenden Sie die Schaltflächenschalter jederzeit automatisch in den Mund, entsprechend dem voreingestellten Wärmekurvenlicht-Burning-Mund, wie dem BS 476-di20-24bu, EN 1363 und imo der Kohlenwasserstoffkurve. Manuelle Steuerung kann beleuchtet werden, um den brennenden Mund mit dem brennenden Mund anzugeben.

13. Die drei echten Lecks Rauchquerschnitt ist kreisförmig, von denen jedes eine Luftschleuse enthält. Diese drei Luftbremsen sind eine Runde der hochrangigen Edelstahlstruktur und der Wellenwasserkühlung. Raucheinlage hier für biologisch abbaubares Keramikfasermaterial.

14. Ofen mit niedrigem Kohlenstoffstahl, verstärkt mit C-Kanal-Stahl- und H-Balken, lösen die thermische Verformung des Stahlproblems, der als starke Verformungsstrukturen ausgebildet ist. Verstärkte Platten für Brenner, Loch, Thermoelemente, Druck- und Überwachungspunkte sorgen Löcher. Stahlrahmen sorgt dafür, dass Sie die Verwendung der Verwendung in Betracht gezogen haben. Die dauerhafte Natur der Ausrüstung, um ihre Lebenserwartung in einer Testumgebung sicherzustellen.

Technische Funktion:

Entsprechend den neuesten Bestimmungen des Thermoelements, der Lage und des Designs.

Würde die neun Thermoelemente in der hinteren Wand des Ofens bereitstellen. Zubehör In der Verpackung liefern wir die richtige Art von Nickel-Eisen-Legierungsleitungen, um die Lieferung des Thermoelements zu unterstützen.

Entsprechend den neuesten Bestimmungen von Druckpunkten, Standort und Design.

Platz 2 auf jeder Seite der Brennkammerwand von Nickel-Eisen-Legierungsrohren, Ende der Tube \"t \" -Form. Druckpunkte sind alle mit der Feldverkabelung des Wechselrichters verbunden.

LP Gas Industrieller Hochtemperaturlicht Weiche Flammenbrenner.

Brenner aufrechter Position, 6 an jeder Seitenwand um den brennenden Mund. Brennender Mund mit LPG. Ausgestattet mit allen Brandschutzsystemen, intermittierenden Zündsystemen und Temperatursensoren.

Heberahmen und die feste Sample-Box.

Zwei Sätze von Frameworks, die in vertikalen Proben verwendet werden. Hochtemperaturbeständigkeit von Fertiglaufblöcken, angeordnet in einem Edelstahlrahmen, hoher Temperatur und Futter. Diese Rahmenbedingungen sollen der tragende Rahmen sein. Ein weiteres getrenntes Anheben mit zwei Seitenhaken zum Anheben von Probenkasten zum Ofen. Vertikale und horizontale Probenkasten leicht in den Ofen.

Feuerfestes Futter der Verbindungsrohre und des Schornsteins.

Schornsteine ​​aus niedrigem Kohlenstoffstahl 9 mm, der ersteren 6m mit hitzebeständigem Innenfutter. Auf dem Kamin in den Ofen mit hoher Temperatur von mindestens 3 Metern vom Ort, aber auch nach den erforderlichen Spezifikationen für das Design des Schornsteins.

Burner Lufteinlassventilator.

Das Verbrennungsluftsystem pumpt gut vor dem aktuellen Test.

Temperatursensoren und Manometer.

Ausgestattet mit 9 K-Thermoelementen vom Typ K-Thermoelemente, einem Flach-Thermoelement, einem Manometer und einem Thermoelement bei normaler Temperatur zur Montage.

Beobachtungsfenster

Nach vier in der Ofenwand, hergestellt aus hitzebeständigem Glas, luftgekühlt, verbinden Sie die Versorgungsröhrchen und die isolierten Edelstahl-thermischen Panels. Alternativen zu den Zuschauern sind die Blende der Kamera.

Motorisierte druckgesteuerte Dämpfer

Gas geht durch drei Öffnungen in die Kanäle zum Ofen zurück, dann auf den Kampfabzug. Die drei Luftbremse wird vom Motor angetrieben, den Druck der Brennkammer steuern. Die Luftbremse muss von Wasser gekühlt werden, und es erfordert Kunden, um Wasser und Drainage bereitzustellen.

Elektroinstallation

Alle Magnetventile, Safe-Box, Zündkerzen, Brandmelder, Vakuum- und Überdruckschalter, elektrische Ventile und Sperre im Sicherheitslimitschalter werden vorgenommen, um den Anschlussfeld der Feldverkabelung des Installationsingenieurs anzuschließen.

SPS- und Computersteuerung

SPS-Systeme, die von Siemens PLC CPU und Siemens kompatibel gebildet werden, kompatibler Remote-E / A. Die Branddatenverwaltungssoftware wird entsprechend den Anforderungen des Kunden geschrieben, um Testdaten zu sammeln und zu speichern. Es erfüllt den BS 476 Teil 20-24, EN 1363 und IMO-Kohlenwasserstoff-Kurven-Heizungsanforderungen. Andere Standard-Zeittemperaturkurven können auch im Voraus in das System programmiert werden. Der SPS-Controller enthält eine eingebaute Betriebsschnittstelle, einschließlich der erforderlichen Aufzeichnungs- und Programmierkapazitäten sowie den erforderlichen Motorstarter für alle Systeme. Die Systemprogrammierung kann die Kurve in Echtzeit erhitzen und das Kesselsteuerungssystem auf einem Computerbildschirm anzeigt.

Datenaufzeichnungssystem mit doppelter Aufnahme

Notieren Sie die Daten auf dem Computer und während der Testperiode, zeigt es die Echtzeit-Analysedaten der Testproben. Das Gerät kann seine Bildschirmanzeige auf einem Standard-Computer-Netzwerk und jeder Computer mit dem Netzwerk kann auf die Prüfinformationen verbunden verteilt einzuloggen. Die Anlage kann verwendet werden, um Testdaten Beobachter im Labor zur Verfügung zu stellen. Alle Datensätze werden automatisch auf einem anderen Computer gespeichert.

Manuelle Kontrolle

Der Ofen kann von Hand bedient werden. Der komplette Zündanlage ist in keiner Weise auf den Betrieb des Steuercomputers abhängig. Drücken Sie die Löschstartknopf, den Ofen anzuzünden. Eine Reihe von Licht Anweisungen korrekt um die Sequenz zu löschen. Sobald sie sind auf einem separaten Brenner aller Beleuchtung Systemsteuerung die verfügbaren am voreingestellten Zeit Brenner. Wenn der Ofen nicht während dieser Zeit leuchtet, wird das System muß entfernt werden. Jede Region der Position des Luft- und Gasklappenmotors kann einzeln oder durch eine Gruppe der Hauptsteuer Regelung eingestellt werden. Während des Tests wird die Sicherheit des Ofens durch einen Satz von Verriegelungseinrichtungen überwacht, von denen jeder seine eigene Anzeigelampe aufweist. Die Verriegelungseinrichtungen sind geschlossen, so daß die Bindung des Ofenverschlusses eingefangen wird und auf das manuelle Rücksetz Zündfolge und eine hörbare Alarmvorrichtung installiert aufrechterhalten.

Spezifikation:

Kanal - insgesamt 240, bipolare Differenz

Connector-- 4 mm Rundbuchse (pro Kanal 2). Andere Arten von Anforderungen sind verfügbar

Eingangsbereich - DC-Spannung von 5 mV, 50 mV, 500 mV, 5000mV (Software programmierbar)

Grundauflösung - 21 Bit

Grundgenauigkeit - 0,005% FS

Messgeschwindigkeit --1 ms bis 3 Sekunden (Software programmierbar)

Kaltstellenkompensation - Absolute Kompensation + 0,1 ℃

Computer-Schnittstelle - RS485 75 Ohm Twisted-Pair

Stromversorgung - 200-240 VAC oder 100 -130VAC oder 24 V AC 40 -70Hz

Leistungsaufnahme - 7VA
