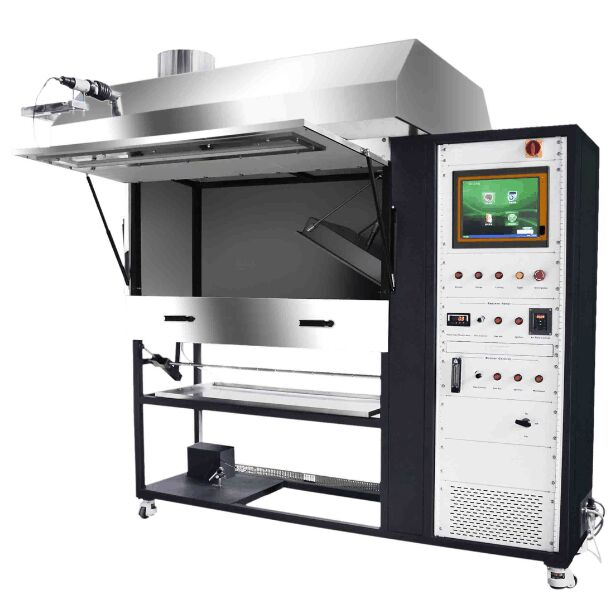

ISO 9239 Bodenbelag-Strahlungsplatten-Testgerät

Bodenbelag-Strahlungs-Panel-Testgeräte erfüllt GB / T 11785, ISO 9239-1 / 2 Testnormen. Bodenbelag-Strahlungs-Panel-Testvorrichtung misst den kritischen Strahlungsfluss des Materials durch Anordnen des PAVE-Materialprobes horizontal in der Testbox und zündet die Probe mit einer kleinen Flamme, indem sie die allmähliche Änderung von Strahlungswärmeenergie empfängt.
Verfügbarkeitsstatus:
Menge:
  • GD-ISO9239.
  • GOLD
  • 9031809090

ISO 9239-Bodenbelag-Strahlungs-Panel-Testgeräte

ISO 9239-Bodenbelag-Strahlungs-Panel-Testgeräte

Einführung:

Critical Strahlungsfluss ist die Hauptparameter des Brandgefahrens für Bodenbelagsmaterialien, es spiegelt die Verbrennungs- und Spreizfähigkeit des Bodenbelags unter externen Wärmestrahlungsbedingungen wider. Es ist ein wichtiger Index der Verbrennungsklassifizierung für Bauprodukte.

Gemäß den Anforderungen von ISO9239-1,2 und GB / T 11785-2005 misst der Bodenbelag der Strahlung der Strahlung der Verbrennungsbodenbeläge durch die Strahlungsumgebung der Testkammer den kritischen Strahlen der Verbrennungsboden. Es kann auch verwendet werden, um die kritische Strahlung des Cellulose-Isolationsbodenmaterials zu messen.

Die Probe befindet sich am Down-Horizont von 30 Grad geneigter Gasstrahlungspanel pro Horizontoberfläche. Pilotflamme als Zündressource setzen eine Teilkante der Probe auf die Hochtemperaturseite ein. Bodenbelag-Strahlungs-Panel-Testvorrichtungen zündigen Zündzeit durch Funken, Verschieben der Zeit, die den horizontalen Durchgang mit einer Länge der Länge flammt.



Anwendung:

1. Building-Materialien.

2.Rail.

3.Automotive Interior.

4. andere



Standard:

• ISO 9239-1.

- Bodenbelag Feuerreaktionstest - Teil 1: Verbrennungsleistung von Bodenbelagsmaterialien, die durch strahlende Wärme getestet werden;

• ISO 9239-2.

- Bodenbelag Feuerreaktionstest - Teil 2: Der Test der Prüfung der Flammenstatus unter dem Wärmefluss beträgt 25 kW / m2;

• ASTM E 648

- Kritischer Strahlungsfluß des Bodenstandards-Tests - Abdeckungssystem verwendet Strahlungswärmeenergie;

• ASTM E 970

- mithilfe einer strahlenden Wärmeenergiequelle, Test-Isolationsboden-Isolationsstandard-Test für den kritischen Strahlungsfluss mit einer strahlenden Wärmeenergie

• NFPA 253.

- Standardtest-Methode zur Verwendung von Strahlungswärmeenergie, Testplatten-Überlagerungssystem-Kritikstrahlungs-Flussmittel;

• GB / T 11785-2005



Haupteigenschaften:

1. Alle strukturellen Komponenten bestehen aus Edelstahl, schönen Aussehen und Korrosionsbeständigkeit.

2. Die Testkammer besteht aus der Platte (Calcium + Silicat) als 13 ± 1 mm Dicke und 650 kg / m3 nominale Dichte.

3. Die Luftpassabmessung zwischen der Testkammer und dem Testprobenhalter wird von (0,23 ± 0,03) m3 an beiden neben der Proben ziemlich hergestellt.

4. Das Kalorimeter wird aus den Vereinigten Staaten importiert, der Reichweite von 50 kW / m2.

5. Die Strahlungskammer hatte einen Anschlag von 30 ± 1 ° C pro Horizontplatte und kann bis zu 900-Grad-Celtigrade widerstehen. Es sollte auch in die Sicherheitsblockierungsfunktion aufgenommen werden.

6. Die Strahlungsquelle ist eine poröse keramische Wärmeabstrahlplatte von 300 mm * 450 mm und 30 ° geneigt.

7. Der Pilotbrenner sollte gleichermaßen als 0,7 mm Durchmesser stationiert sein, und 19 / EA erzeugt einen Sumpf von 60 Grad pro Mittellinie unten.

8. Die Luftgeschwindigkeit des Abluftstapels sollte ein Ausleiter als 2,5 ± 0,2 m / s befestigt sein.

9. Es sollte ein Strahlungspyrometer verwendet werden, das 250 mm Durchmesser von etwa 1,4 Metern überwachen kann und ± 5-Grad-Centigrade-SOD-ML-Zubehör mit 480 ° C bis 530 (schwarzer Körpertemperatur) aufweist, um die Oberflächenqualität der Wärme der Strahlungsplatte einzustellen .

10. Es kann Mütze in Toleranz von der strahlenden Wärmeplatte auf 110 mm bis 910 mm in Abständen gemessen werden.

11. Es kann die Flammenlänge von 60 mm bis 120 mm auf Pilotbrennerflamme einstellen.

12. Es kann die begrenzte Temperatur (900 ℃) der Rückseite der Rückseite entsprechend dem Luftstromzustand der Strahlungswärmeplatte einstellen.

13. Einlasse strömt Steuerventil, präzisen Kontrolle des Propanflusses.


Testergebnis:

• Messen Sie den kritischen Wärmefluss (CHF), der die Flammenverbreitungslänge-Transformatoren KW / M2 mithilfe von Wärmeströmungsgeschwindigkeit beobachtete.

• Wenn das Exemplar mehr als 30 Minuten Testzeit dauert, kann er eine Flammen-Extinktionszeit aufzeichnen, und die weiteste Flammenausbreitung, dann verwandelt es in CHF.

• Muss den Messabschnitt rauchen. Es kann die Rauchdichte durch die Durchlässigkeit des photometrischen Systems gemessen werden.



Spezifikation:

1. Stahlrahmenkammer, Dimension: 1.400mm (W) × 500 mm (d) × 2.200 mm (H)

2. Konsolengröße: 600mm (w) × 750mm (d) × 1600 mm (h)

3. Leistung: AC 220V, 50 / 60Hz, 20A

4. Gewicht: ca. 300kg

5. Anweisungen: Sorgen

6. Auspuff: 30 ~ 85m3 / min

7. Calciumsilicat-Dämmplatte

8. Beobachtungsfenster

9. Gleitplattform zum Laden der Probe

10. Automatischer Zündbrenner

11. Maßstab für Scheckflammenverbreitung

12. Thermoelemente vom K-Typ: Reichweite, um 1500 Grad Centigrad

13. Probenhalter aus Edelstahl

14. Dummy-Kalibrierfeldhalter zum Messen von Wärmeflussmesser

15. Pyrometer zur Messung der Strahlungstemperatur

16. Dienstprogramme: Gas abgefülltes Propangas, Luftkompressor (5HP)
