Der Tracking-Tester entspricht in strikter Übereinstimmung mit den Standards GB4207, IEC60112 für Design und Herstellung. Es eignet sich für Beleuchtung, elektrische Niederspannungsgeräte, Haushaltsgeräte, elektrische Maschinen, Motoren, Elektrowerkzeuge, elektronische Geräte und elektrische Instrumente. Dies gilt auch für die Isolations-, Kunststoff-, elektrische Steckverbinder- und Zubehörindustrie. Methode zur Bestimmung des Beweises und der Vergleichsverfolgungsindizes von festen Isoliermaterialien. Es ist einfach, genau, zuverlässig und praktisch.
Menge: | |
---|---|

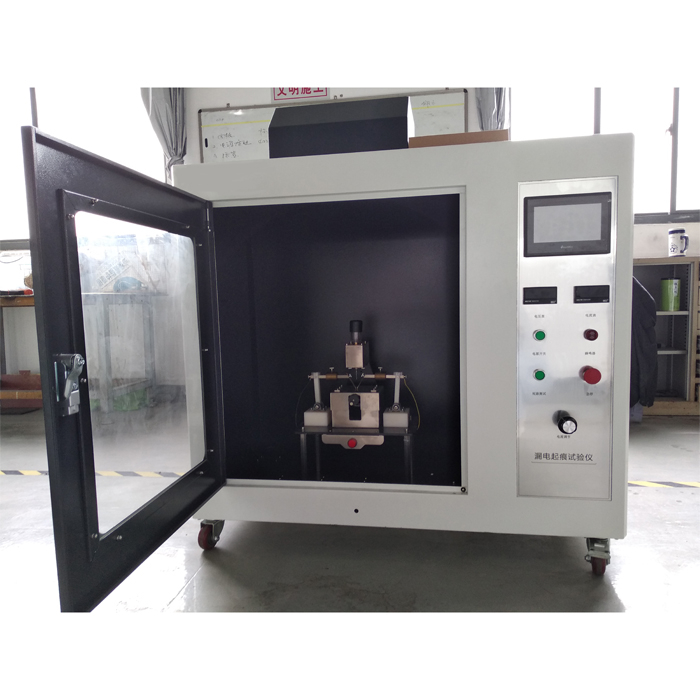

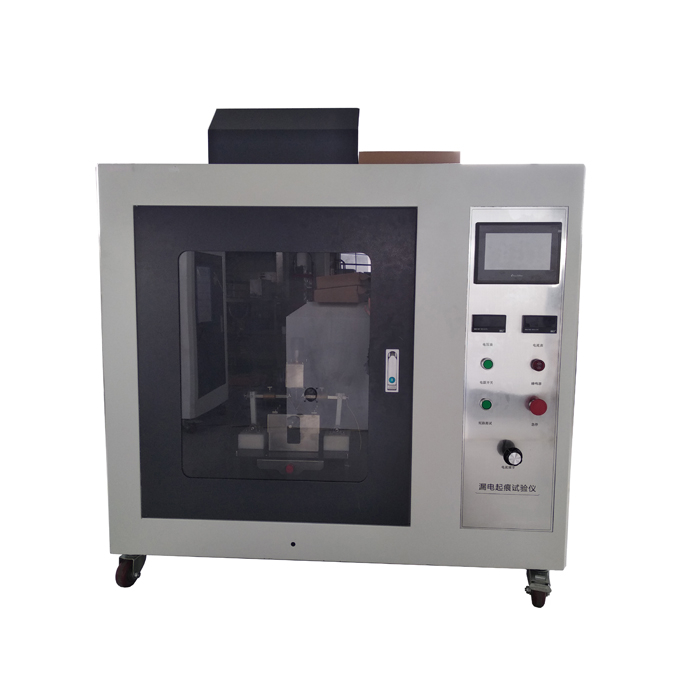

IEC60112 Tracking-Testgerät
Einführung:
Tracking-Testgeräte entsprechen in strikter Übereinstimmung mit den Standards GB4207, IEC60112 für Design und Herstellung. Es eignet sich für Beleuchtung, elektrische Niederspannungsgeräte, Haushaltsgeräte, elektrische Maschinen, Motoren, Elektrowerkzeuge, elektronische Geräte und elektrische Instrumente. Dies gilt auch für die Isolations-, Kunststoff-, elektrische Steckverbinder- und Zubehörindustrie. Methode zur Bestimmung des Beweises und der Vergleichsverfolgungsindizes von festen Isoliermaterialien. Es ist einfach, genau, zuverlässig und praktisch.
Standard:
GB / T4207
GB4706.1
ASTM D 3638-92
IEC60112
UL746A
Feature:
1. die Brennkammerlackbehandlung; schön, korrosionsbeständig; Abmessungen: 1200 mm x 600 mm x 1200 mm;
2. Alle Probenhalter aus Edelstahl;
3. Das Gerät besteht aus Voltmeter, Amperemeter, Zeitüberstromrelais, Netzteilen, Schaltkreissteuerungssystem, Druckschalter, Lichtern und anderen Komponenten.
4. Die automatische Tropfvorrichtung umfasst ein Fallrohr, eine Tropfdüse, eine Zählvorrichtung, eine Zählvorrichtung, eine Tropfsteuervorrichtung und ein Fallenlassen der Volumenmesswerkzeuge.
5. Die Tropfdüsenvorrichtung kann eingestellt werden. Stellen Sie die Höhe von 30-40 mm ein. Stellen Sie die Tropfposition in der Mitte der beiden Elektroden sicher.

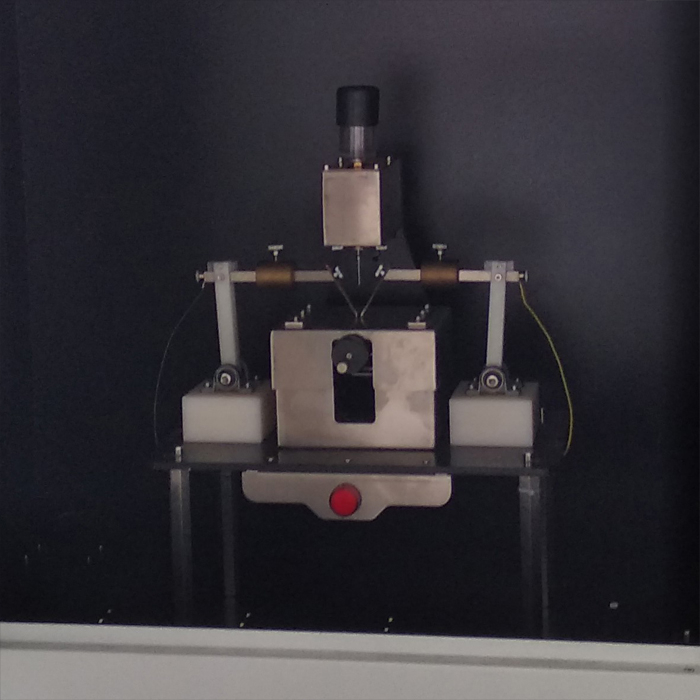

6. Das Elektrodenmittel umfasst eine Platinelektrode, die Elektrodenbefestigungen, eine Stärke von 4 mm usw. Die Elektrode kann eingestellt und entfernbar sein.
7. Elektrodenbreite 5 mm, Dicke 2 mm, 99,9% Reinheit Platin, 30 bis 60 Grad Spitze;
8. Der einstellbare, einstellbare Bereich des Elektrodenprobendrucks (1,00 N ± 0,001 N); Elektrodenabstand 4,0 mm ± 0,01 mm, der Winkel 60 ° ± 5 °;
9. Mit der Probenstufe;
10. Mit dem Glas: Dicke ≥ 4 mm;
11. Mit Elektrolyt: Natriumchlorid und Alkylnaphthalinsulfonsäure-Reagenz pro Flasche.
Sicherheitskontrollsystem:
1. Die Prüfspannung: 0 ~ 1000V einstellbar. Der maximale Fehler des Voltmeters wird angezeigt: 1%.
2. Kurzschlussstrom: (1 Gäste 0. 1) A. Der Spannungsabfallwert überschreitet 10% nicht.
3. Der Teststrom überschreitet die Dauer von 0,5 A von mehr als zwei Sekunden. Das System schaltet das Gerät automatisch ab.
4. Sicherheitstürsteuerungssystem; Die Tür öffnet sich, das Testsystem funktioniert nicht.
5. Die Elektrode: 5 mm × 2 mm rechteckige Platinelektrode und Messingelektrode jedes Paares erfüllen die Größenanforderungen von IEC60112 Abbildung B.1.
6. Die Elektrode: Der zwischen den Elektroden gebildete Winkel beträgt 60 ° Behinderung 5 °, ein Abstand von (4 Boden 0,1 mm).
7. Die Elektrode: der Probendruck: 1 00 N Behinderungen 0,05 N.
8. Tropfsystem: (30 ± 5) Sekunden (pünktlich 29,8 S + offene Tropf-Tropfdauer 0,2 S) automatische Zählung, Digitalanzeige (kann voreingestellt werden), 50 Tropfen Zeit: (24,5 Boden 2) min.
9. Tropfsysteme: Ein Tropfen der Flüssigkeitsnadelspitze auf die Probenoberflächenhöhe: 35 mm Behinderung 5 mm (bringen Sie ein Messgerät zur Messung Ihrer Referenz an).
10. Tropfsysteme: Tropfgewicht: 20 Tropfen: 0,380 g ~ 0,489 g; 50 Tropfen: 0 997 g ~ 1 147 g.
11. SPS mit Touchscreen-Steuerungssystem; Um einen intelligenteren Test zu erzielen, wurde eine bequemere Bedienung durchgeführt.
12. Die Testdaten werden automatisch aufgezeichnet, automatisch gespeichert und kostenlos abgerufen.
Spezifikation:
Das Elektrodenmaterial | Elektrodenspitze - Platinmetall (Platin) |
Der Elektrodendruck | 1,0 ± 0,05 N. |
Elektrodenabstand | 4,0 mm ± 0,01 mm, der Winkel 60 ° ± 5 |
Elektrodenspannung | 100 ~ 600 V (48 ~ 60 Hz) einstellbarer Kurzschlussstrom 1,0 ± 0,1 A von weniger als 10% |
Fallhöhe | Für 30 ~ 40mm einstellbar |
Größe fallen lassen | 44 ~ 55 Tropfen / 1 cm3 einstellbar |
Zeit fallen lassen | 30s ± 5s, |
Abwurfzeiten | 0 ~ 9999 mal verfügbar |
Das Leckageurteil | Wenn der Schleifenstrom größer als 0,5 A ist und 2 Sekunden lang anhält, unterbricht das Relais den Strom und das Ergebnis zeigt an, dass die Probe ausgefallen ist |
Der Testprozess | automatische Steuerung, unabhängige Belüftung |
Der Referenzstandard | IEC60112, GB / T4207, GB4706.1 |
Das innere Volumen | 0,1 m³ (Kann 0,5 m³ oder 0,75 m³ angepasst werden) |
Die Außenmaße | 630 mm Breite x 390 mm Tiefe x 750 mm Höhe |
