IEC 60754 Kabelfreisetzungsgashalogen -Säure -Leitfähigkeitstester für Isolierung und Schichtschichten von Drähten und Kabeln

IEC 60754 Kabelfreisetzung Gashalogen -Säure -Leitfähigkeitstester


Produkteinführung

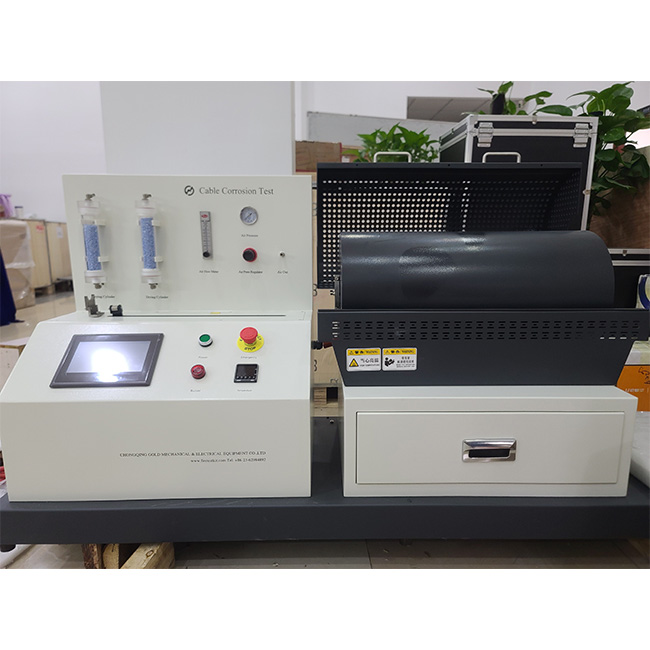

Der Tester IEC 60754 Draht und Kabel wurden mit Gashalogen-Säure-Leitfähigkeits-Leitfähigkeits-Leitfähigkeits-Tester freigegeben, um die Eigenschaften von Gasen zu bewerten, die freigesetzt werden, wenn nicht metallische Materialien (Isolierung und Hülle) von Drähten und Kabeln verbrannt werden. Es entspricht den internationalen Standards der IEC 60754-1 und IEC 60754-2 und ihren äquivalenten Standards (wie EN 60754, BS EN 60754, UL 2556). Der Tester überprüft die Brandsicherheit von Kabeln mit Null-Halogen (LSZH) mit niedrigem Rauch (für Halogensäuregasgehalt) oder 950 ° C (für Säuregehalt und Leitfähigkeit). Das Gerät integriert einen Rohrofen, ein Gassammelsystem, ein pH -Messgerät und ein Leitfähigkeitsmessgerät, unterstützt automatische Temperaturregelung und Datenaufzeichnung und wird häufig bei Kabelmaterial -Zertifizierungstests in den Konstruktionsfeldern, Eisenbahnen, Schiffen usw. verwendet.





Standard

1. IEC 60754 Standard
IEC 60754-1: 2011+A1: 2019
Titel: Test an Gasen, die während der Verbrennung von Materialien aus Kabeln entwickelt wurden - Teil 1: Bestimmung des Halogensäuregasgehalts

Beschreibung: Gibt die Geräte und Verfahren zur Bestimmung der Halogensäuregase (außer Hydrofluorsäure) an, die während der Verbrennung von Draht- und Kabelmaterialien freigesetzt werden (basierend auf halogenierten Polymeren oder Verbindungen, die Halogenzusatzstoffe enthalten).

Anwendbar: Testen Sie den Halogensäuregasgehalt (ausgedrückt in mg/g) von Kabelisolierung oder Ummantelmaterialien.

Bemerkungen: Nicht für die Bestimmung der Hydrofluorsäure (siehe IEC 60684-2).
IEC 60754-2: 2011+A1: 2019

Titel: Test an Gasen, die während der Verbrennung von Materialien aus Kabeln entwickelt wurden - Teil 2: Bestimmung der Säure (durch pH -Messung) und Leitfähigkeit

Beschreibung: Bewerten Sie die Säure und Korrosivität der während der Verbrennung von Draht- und Kabelmaterialien freigegebenen Gasen, indem Sie den pH -Wert und die Leitfähigkeit der in Wasser gelösten Verbrennungsgase messen.

Anwendung: Testen der Säure (pH ≥ 4,3) und Leitfähigkeit (≤ 10 µs/mm) von Kabelmaterialien mit niedrigem Rauch -Null -Halogen (LSZH).

Hinweis: Die Tests werden bei 950 ° C im Gegensatz zu 800 ° C in IEC 60754-1 durchgeführt.


Testbereich
Der Tester ist für die folgenden Materialien und Szenarien geeignet:

Testobjekte:
Isolationsschicht, Schichtschicht oder andere Materialien auf Polymerbasis von Drähten und Kabeln.

Kabel, die Halogen (Chlor, Brom, Jod usw.) oder halogenfreier (niedriger Rauch-Null-Halogen, LSZH) enthalten.

Nichtmetallische Materialien (wie PVC, PE, PP oder Verbindungen, die Halogenzusatzstoffe enthalten).

Hinweis: Nicht geeignet, um die Freisetzung von Hydrofluorsäure aus fluorhaltigen Materialien zu bestimmen (siehe IEC 60684-2).

Bewerbungsbereiche:

Leistungsüberprüfung von Kabeln mit niedrigem Rauch Null -Halogen (LSZH).

Szenen wie Gebäude, Eisenbahnen, Schiffe, Rechenzentren usw., die eine hohe Sicherheit von Kabelbrand erfordern.

Kabelzertifizierung gemäß den internationalen und regionalen Standards (wie IEC, EN, UL, BS, AS/NZS).

Testbedingungen:

IEC 60754-1: Die Verbrennungstemperatur beträgt 800 ° C ± 10 ° C und der Halogensäuregasgehalt wird bestimmt.

IEC 60754-2: Die Verbrennungstemperatur beträgt 950 ° C ± 10 ° C und die Säure und Leitfähigkeit werden gemessen.

Probenmasse: normalerweise 1 g (± 0,005 g), die gleichmäßig gehackt oder gemahlen werden müssen.

Quantitative Indikatoren für den Testbereich:

Halogensäuregasgehalt (IEC 60754-1): In mg/g exprimiert, wird die Gesamtmenge an Halogensäuregasen wie Wasserstoffchlorid (HCl) und Wasserstoffbromid (HBR) gemessen.

Typische Anforderungen: Der Halogensäuregehalt von halogenfreien Kabeln beträgt ≤ 5 mg/g.
Säure (pH-Wert) (IEC 60754-2): Der pH-Wert des in Wasser gelösten Verbrennungsgases.
Typische Anforderungen: pH ≥ 4,3 (geringe Korrosivität).

Leitfähigkeit (IEC 60754-2): Die Leitfähigkeit des in Wasser gelösten Verbrennungsgases in µs/mm.
Typische Anforderungen: Leitfähigkeit ≤ 10 µs/mm.





Testinhalt
Der Tester führt den folgenden Testinhalt gemäß den Anforderungen von IEC 60754-1 und IEC 60754-2 durch:

1. IEC 60754-1: Halogen-Säure-Gasgehalt-Test Test
Zweck: Bestimmen Sie die Gesamtmenge an Halogensäuregas, die beim Verbrennen des Kabelmaterials freigesetzt werden (als Wasserstoffchloridäquivalent ausgedrückt, Einheit ist mg/g).

Testschritte:
Probenvorbereitung: Nehmen Sie 1 g Probe und hacken Sie sie auf eine Partikelgröße von ≤ 2 mm, um eine Gleichmäßigkeit zu gewährleisten.
Verbrennung: Legen Sie die Probe in einen Rohrofen und verbrennen Sie sie bei 800 ° C ± 10 ° C und fahren Sie trockene Luft (Durchflussrate 0,015 m³/h bis 0,03 m³/h).
Gassammlung: Die durch die Verbrennung freigesetzten Gase werden durch eine Gaswaschflasche (enthaltendes destilliertes Wasser oder andere Absorptionsflüssigkeit) gesammelt.
Chemische Analyse:
Der Halogensäuregehalt wird durch Titration (wie Silbernitrat -Titration) oder Ionenchromatographie bestimmt.
Berechnen Sie den Halogensäuregasgehalt (mg/g), der als Wasserstoffchlorid (HCl) -äquivalent ausgedrückt wird.

Testergebnisse:

Halogensäuregasgehalt (mg/g).
Bestimmen Sie, ob das Material dem halogenfreien Standard entspricht (normalerweise ≤ 5 mg/g).
Anforderungen an die Ausrüstung:
Rohrofen (auf 800 ° C erhitzt).
Luftversorgungssystem (präzise Durchflussregelung).
Gaswaschflasche und Absorptionsflüssigkeit.
Titrationsvorrichtung oder Ionenchromatographie.

2. IEC 60754-2: Säure- und Leitfähigkeitstest

Zweck: Bestimmung der Säure (pH -Wert) und der Leitfähigkeit des Gas, das freigesetzt wird, wenn das Kabelmaterial verbrennt, um seine Korrosivität zu bewerten.

Testschritte:

Probenvorbereitung: Nehmen Sie 1 g Probe und hacken Sie sie in Partikel ≤ 2 mm.
Verbrennung: Legen Sie die Probe in einen Rohrofen und verbrennen Sie bei 950 ° C ± 10 ° C und geben Sie feuchte Luft (enthalten Wasserdampf, Durchflussrate 0,015 m³/h bis 0,03 m³/h).

Gassammlung: Das Verbrennungsgas wird durch eine Gaswaschflasche (mit einem festen Volumen aus destilliertem Wasser, typischerweise 1000 ml) gesammelt.

Messung:

Messen Sie den pH -Wert der Lösung mit einem pH -Messgerät.
Messen Sie die Leitfähigkeit der Lösung (µs/mm) unter Verwendung eines Leitfähigkeitsmessgeräts.

Ergebnisberechnung:

PH -Wert: Direkt aufzeichnen.

Leitfähigkeit: Exprimiert als Leitfähigkeit pro Millimeter Probenlänge (µs/mm).

Testergebnisse:

pH -Wert (typische Anforderung ≥ 4,3).
Leitfähigkeit (typische Anforderung ≤ 10 µs/mm).
Stellen Sie fest, ob das Material den Anforderungen an die geringe Korrosivität entspricht.

Anforderungen an die Ausrüstung:

Rohrofen (auf 950 ° C erhitzt).
Nassluftversorgungssystem (Steuerfeuchtigkeit).
Gaswaschflasche und destilliertes Wasser.
PH -Messgerät und Leitfähigkeitsmesser (Genauigkeit trifft ISO 385 usw.).


Hauptmerkmale:

1. optimiertes strukturelles Design, angemessenes Layout, einfacher Betrieb;

2. Alle Gehäuse bestehen aus Edelstahl;

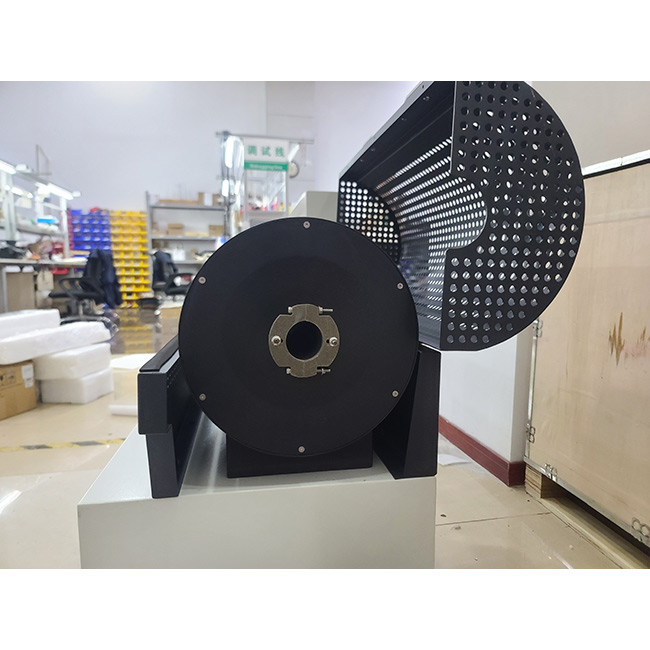

3. Die effektive Länge des Rohrofens beträgt 500 ~ 600 mm, der innere Durchmesser beträgt 40 ~ 60 mm und ist es
ausgestattet mit einem einstellbaren elektrischen Heizsystem;

4. mit amerikanischen importierten Thermoelementen ausgestattet;

5. Die Größe des Verbrennungsboots ist 45 ~ 100 mm lang, 12 ~ 30 mm breit und 5 ~ 10 mm tief;

6. Der Bereich der Leitfähigkeitsmessvorrichtung beträgt 0,01Us/mm ~ 100 us/mm;

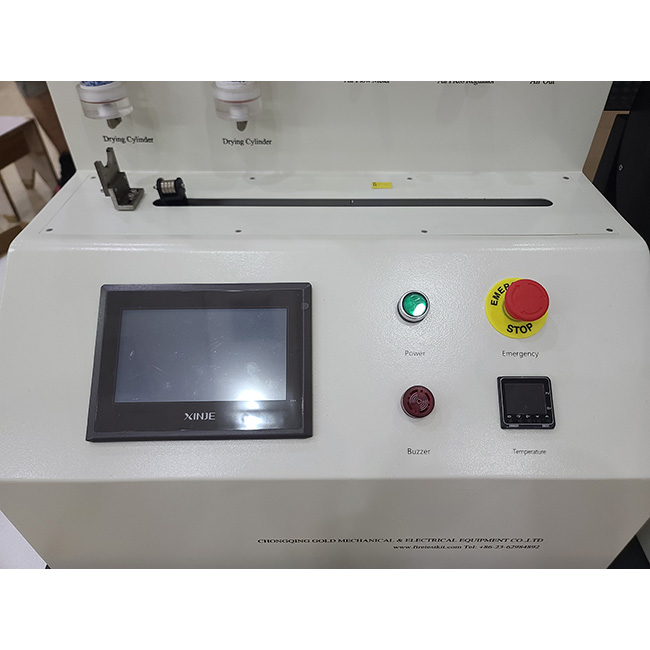

7. Der Kontrollraum verwendet die elektronische Temperaturregelung, um die Temperatur des Rohrs intelligent zu steuern
Ofen;

8. Ausgestattet mit 2 Gassammlungenflaschen

9. Die Probenkammergröße beträgt 1 Liter

10. Ausgestatteter pH -Wert- und Leitfähigkeitstester mit elektronischer Anzeige und Elektroden

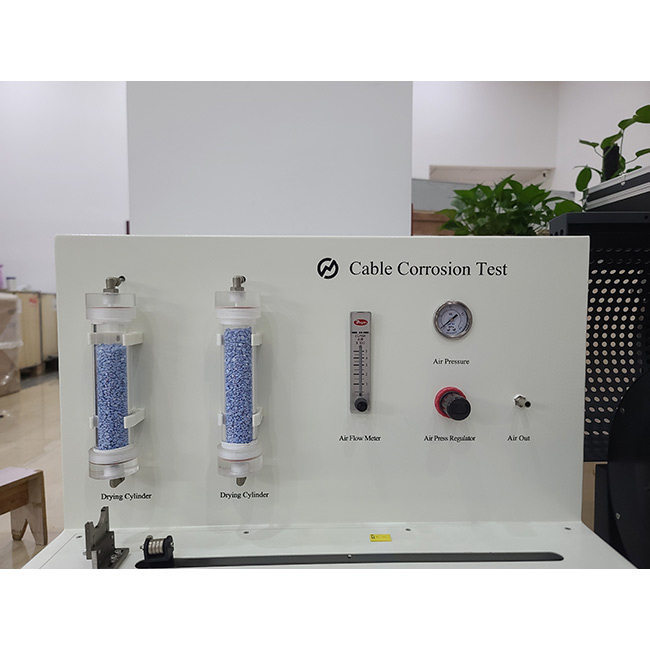

11. Luftstrommesser und alle notwendigen Kieselleitungen feuerfest, um Korrosion durch Gas zu verhindern. 12. Aktivkohlenstoff (Luftfiltration): Filtern Sie die Luftquelle durch den Filter

13. Kickgel wird verwendet, um die Luftquelle zu trocknen;

14. Pyrex -Rohr: Benutzer können die Probe problemlos in das Pyrex -Ofenrohr einfügen, um das Rohr vor Schäden zu schützen

15. Verbrennungssystem für das Verbrennungsboot: Der Motor bewegt automatisch das Brennbootgerät; das machen
testen intelligenter;

16. Moduskonvertierung: Moduskonvertierungsschalter (zwei Testmethoden sind verfügbar, IEC 60754-1 & IEC 60754-2)

17. Temperaturalarmkontroller: Steuern Sie die Temperatur im Ofen, um eine Überhitzung zu verhindern

18. Timer: IEC 60754-1 oder IEC 60754-2 Gerät zur Messung der Zeit im Test

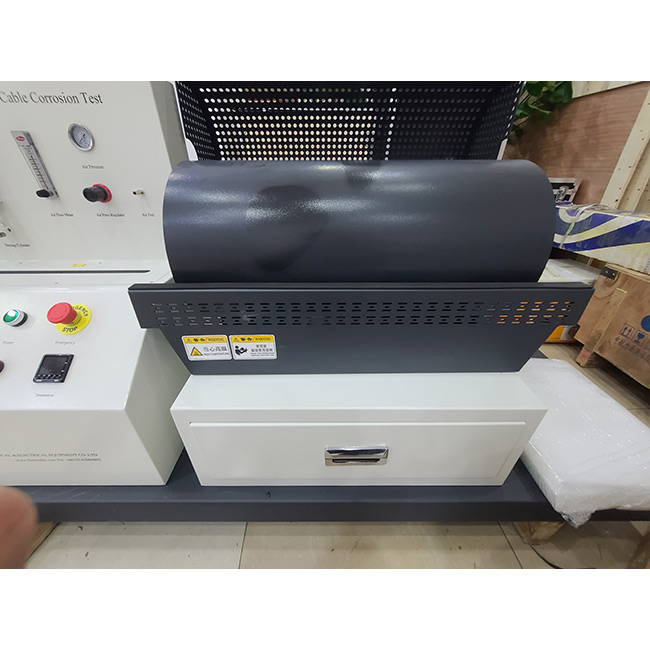

19. Schublade: Eine Schachtel zum Speichern von Zubehör (wie Leitfähigkeitsmesser, pH -Messgerät usw.)

20 Temperaturanzeige: Zeigt die Kerntemperatur des Ofens an

21. Permanenter Magnetrührer: Ein Rührer zum Mischen von Verbrennungsgasen in destilliertem Wate

22. Leitfähigkeitsmesser: Ein Instrument zur Messung der Leitfähigkeit von Brennstuhlgasen
